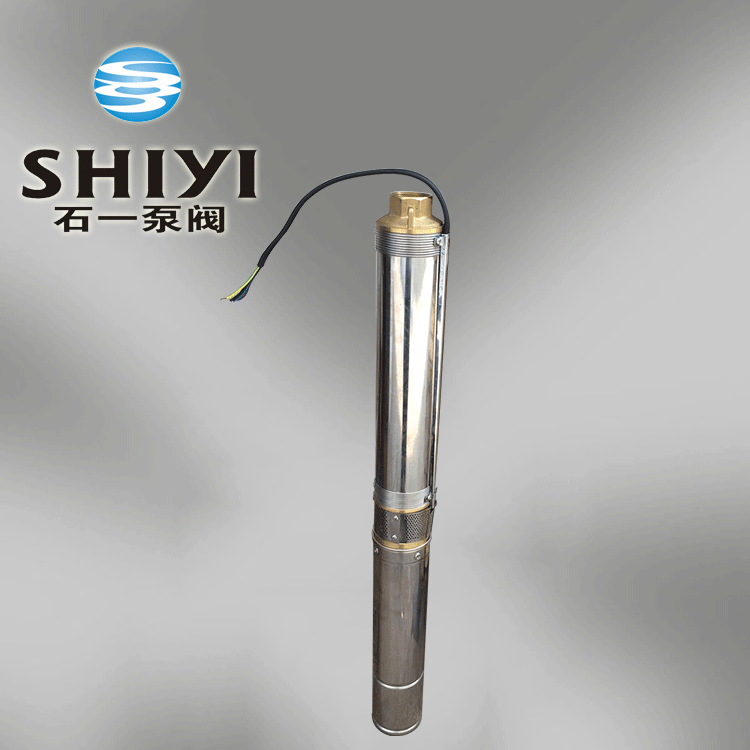

QJ型井用潜水泵

QJ型井用潜水泵是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程；主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。

QJ型井用潜水泵型号意义

例如：200QJ32-52/4
200-机座号（mm）
QJ-井用潜水
32-额定流量（m3/h）
52-额定扬程（m）
4-水泵级数

结构说明

1.QJ型深井潜水泵机组由：水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。潜水泵为单吸多级立式离心泵：潜水电机为密闭充水湿式、立式三相鼠笼异歩电动机，电机与水泵通过爪式或中.键筒式联轴器直接；配备有不同规格的三芯电缆：起动设备为不同容量等级的空气开关和自耦减压起动器、输水管为不同直径的钢管制成，采用法兰联接，高扬程电泵釆用闸阀控制。

2.潜水泵每级导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上：导流壳采用嫘纹或螺栓联成一体。

3.高扬程潜水泵上部装有止回阀，避免停机水锤造成机组破坏。

4.潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封，防止流砂进入电机。

5.潜水电机采用水润滑轴承，下部装有橡胶调压膜、调压弹簧，组成调压室，调节由于温度引起的压力变化；电机绕组采用聚乙烯绝缘，尼龙护套耐水电磁线，电缆联接方式按QJ型电缆接头工艺，把接头绝缘脱去刮净漆层，分别接好，焊接牢固，用生橡胶绕-层。再用防水粘胶带缠2~3层，外面包上2 3层防水胶布或用水胶粘结包一层橡胶带（自行车里胎〉以防渗水。

6.电机密闭，采用精密止口螺牷，电缆出口加胶塾进行密封。

7.电机上端有一个注水孔，有一个放气孔，卜部打个放水孔。

8.电机下部装有上卜—止推轴承，止推轴承上有沟槽用干冷却，和它对磨的是不锈钢推力盘，承爱水泵的上厂轴向力

机座号	流量(t/h)	扬程(m)	电机功率(kw)
100QJ	3.2	27--144	0.55--3
100QJ	5	16--96	0.55--3
125QJ	8	14--126	2.2--5.5
125QJ	15	10--65	2.2--9.2
150QJ	5	100--300	3--9.2
	10	50--300	3--15
	20	26--182	3--18.5
	25	24--152	3--18.5
	32	18--108	3--18.5
	40	8--96	3--18.5
	50	6--72	3--18.5
175QJ(R)	10	15--300	3--22
	15	14--266	3--25
	20	26--247	3--25
	32	24--168	4--25
	40	24--132	5.5--25
	50	24--108	5.5--25
200QJ(R)	10	52--296	4--22
	20	40--1000	4--110
	32	26--620	4--110
	40	26--500	5.5--110
	50	15--450	4--110
	63	12--360	4--110
	80	11--300	4--110

机座号	流量(t/h)	扬程(m)	电机功率(kw)
250QJ(R)	32	138--1000	22--180
	50	20--660	5.5--180
	80	20--432	7.5--180
	100	18--338	7.5--180
	125	16--270	9.2--180
	140	15--280	9.2--180
	150	20--260	15--180
	160	15--90	11--63
300QJ	140	21--300	13--220
	160	25--90	18.5--63
	200	15--240	13--220
	210	25--50	25--45
	230	20--80	25--90G
	250	15--72	18.5--90G
	320	28--84	45--125G
350QJ	250	25--100	30--125G
350QJ	320	30--40	45--63G
400QJ	400	50	90G
400QJ	500	20--40	45--90G
450QJ	750	11--40	45--140
