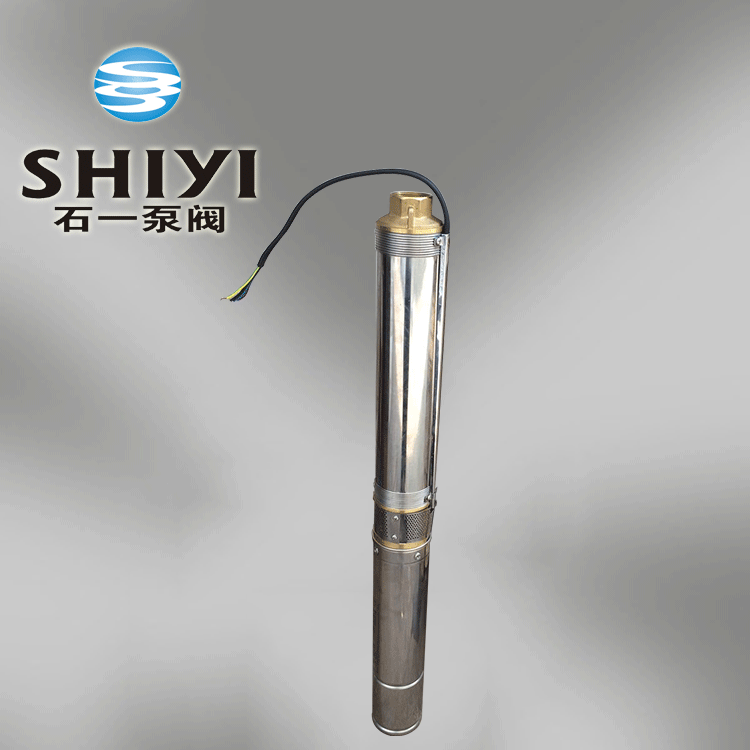

QJ深井潜水泵

QJ深井潜水泵是电机与水泵直联一体潜入水中工作的提水机具,它适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程;主要用于农田灌溉及高原山区的人畜用水,亦可供城市、工厂、铁路、矿山、工地供排水使用


QJ深井潜水泵型号意义

   例如:200QJ32-52/4
   200-机座号(mm
   QJ-井用潜水
   32-额定流量(m3/h
   52-额定扬程(m
   4-水泵级数

五、结构说明

    1.QJ型深井潜水泵机组由:水泵、潜水电机(包括电缆)、输水管和控制开关四大部分组成。潜水泵为单吸多级立式离心泵:潜水电机为密闭充水湿式、立式三相鼠笼异歩电动机,电机与水泵通过爪式或中.键筒式联轴器直接;配备有不同规格的三芯电缆:起动设备为不同容量等级的空气开关和自耦减压起动器、输水管为不同直径的钢管制成,采用法兰联接,高扬程电泵釆用闸阀控制。

    2.潜水泵每级导流壳中装有一个橡胶轴承;叶轮用锥形套固定在泵轴上:导流壳采用嫘纹或螺栓联成一体。

    3.高扬程潜水泵上部装有止回阀,避免停机水锤造成机组破坏。

    4.潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封,防止流砂进入电机。

    5.潜水电机采用水润滑轴承,下部装有橡胶调压膜、调压弹簧,组成调压室,调节由于温度引起的压力变化;电机绕组采用聚乙烯绝缘,尼龙护套耐水电磁线,电缆联接方式按QJ型电缆接头工艺, 把接头绝缘脱去刮净漆层,分别接好,焊接牢固,用生橡胶绕-层。再用防水粘胶带缠2~3层,外面包上2 3层防水胶布或用水胶粘结包一层橡胶带(自行车里胎〉以防渗水。

    6.电机密闭,采用精密止口螺牷,电缆出口加胶塾进行密封。

    7.电机上端有一个注水孔,有一个放气孔,卜部打个放水孔。

    8.电机下部装有上卜—止推轴承,止推轴承上有沟槽用干冷却,和它对磨的是不锈钢推力盘,承爱水泵的上厂轴向力




机座号

流量(t/h)

扬程(m)

电机功率(kw)

100QJ

3.2

27--144

0.55--3

5

16--96

0.55--3

125QJ

8

14--126

2.2--5.5

15

10--65

2.2--9.2

150QJ

5

100--300

3--9.2

10

50--300

3--15

20

26--182

3--18.5

25

24--152

3--18.5

32

18--108

3--18.5

40

8--96

3--18.5

50

6--72

3--18.5

175QJ(R)

10

15--300

3--22

15

14--266

3--25

20

26--247

3--25

32

24--168

4--25

40

24--132

5.5--25

50

24--108

5.5--25

200QJ(R)

10

52--296

4--22

20

40--1000

4--110

32

26--620

4--110

40

26--500

5.5--110

50

15--450

4--110

63

12--360

4--110

80

11--300

4--110

机座号

流量(t/h)

扬程(m)

电机功率(kw)

250QJ(R)

32

138--1000

22--180

50

20--660

5.5--180

80

20--432

7.5--180

100

18--338

7.5--180

125

16--270

9.2--180

140

15--280

9.2--180

150

20--260

15--180

160

15--90

11--63

300QJ

140

21--300

13--220

160

25--90

18.5--63

200

15--240

13--220

210

25--50

25--45

230

20--80

25--90G

250

15--72

18.5--90G

320

28--84

45--125G

350QJ

250

25--100

30--125G

320

30--40

45--63G

400QJ

400

50

90G

500

20--40

45--90G

450QJ

750

11--40

45--140
