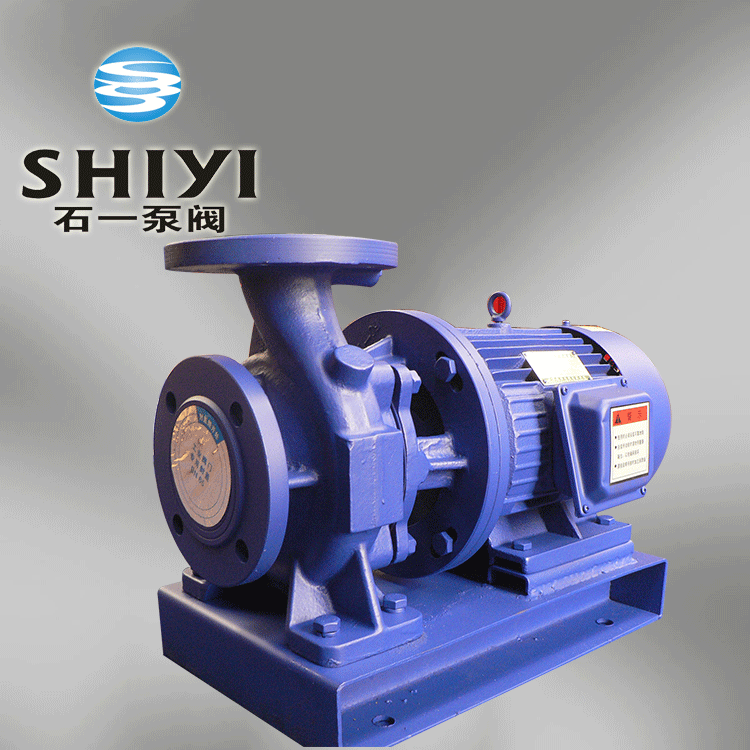

ISW卧式离心管道泵

  • 型   号:
  • 类   别:ISW卧式离心管道泵
  • 价   格:咨询
  • 产   地:温州

ISW卧式离心管道泵,是在ISW基础上派声生出适用耐腐蚀性化工泵。该系列ISW卧式离心管道泵性能优、可靠性高、寿命长、结构合理、 外形美观,具有行业领先水平。

分享到:

一、ISW卧式离心管道泵产品概述:

ISW卧式离心管道泵,是在ISW基础上派声生出适用耐腐蚀性化工泵。该系列卧式离心泵性能优、可靠性高、寿命长、结构合理、 外形美观,具有行业领先水平。

二、 ISW卧式离心管道泵产品用途:

ISW卧式离心管道泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为-20℃~+105℃。

三、ISW卧式离心管道泵产品工作条件:

1、吸入压力≤1.6MPa,或泵系统Z高工作压力 ≤1.6MPa,即泵吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为2.5MPa,订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应 在订货时另行提出,以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃,相对湿度<95%。
3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm。
注:如使用介质为带有细小颗粒,请在订货时注明,以便厂家采用耐磨式机械密封。

四、ISW卧式离心管道泵产品产品特点:

运行平稳:泵轴的绝对同心度及叶轮优异的动静平衡,保证平稳运行,绝无振动。
滴水不漏:不同材质的硬质合金密封,保证了不同介质输送均无泄漏。
噪音低:两个低噪音轴承支撑下的水泵,运转平稳,除电机微弱声响,基本无噪音。
故障率低:结构简单合理,关键部分采用国际一流品质;配套,整机无故障工作时间大大提高。
维修方便:更换密封、轴承,简易方便。
占地更省:出口可向左、向右、向上三个方向,便于管道布置安装,节省空间。

五、ISW卧式离心管道泵型号意义:

六、ISW卧式离心管道泵的性能参数:

高转速:



型号

流量
(m3/h)

扬程
(m)

电机功率
(kw)

转速
(r/min)

效率
(%)

汽蚀余量
(m)

15-80

1.5

8

0.18

2900

34

2.3

20-110

2.5

15

0.37

2900

34

2.3

20-160

2.5

32

1.1

2900

25

2.3

25-110

4

15

0.55

2900

42

2.3

25-125

4

20

0.75

2900

36

2.3

25-125A

3.6

16

0.55

2900

35

2.3

25-160

4

32

1.5

2900

32

2.3

25-160A

3.7

28

1.1

2900

31

2.3

32-100

4.5

12.5

0.55

2900

56

2.3

32-100(I)

6.3

12.5

1.1

2900

54

2.0

32-125

4.5

20

0.75

2900

45

2.3

32-125(I)

6.3

20

1.1

2900

43

2.3

32-125A

4.0

16

0.55

2900

43

2.3

32-160

4.5

32

1.1

2900

44

2.3

32-160A

4.5

25

1.1

2900

42

2.3

32-160(I)

6.3

32

2.2

2900

42

2.3

32-200

4.5

50

3

2900

45

2.3

32-200A

4

40

2.2

2900

40

2.3

32-200(I)

6.3

50

4

2900

33

2.0

40-100

6.3

12.5

0.55

2900

54

2.3

40-100A

5.6

10

0.37

2900

52

2.3

40-125

6.3

20

1.1

2900

46

2.3

40-125A

5.6

16

0.75

2900

45

2.3

40-160

6.3

32

2.2

2900

40

2.3

40-160A

5.9

28

1.5

2900

39

2.3

40-160B

5.2

24

1.1

2900

38

2.3

40-200

6.3

50

4

2900

33

2.3

40-200A

5.9

44

3

2900

31

2.3

40-200B

5.5

38

2.2

2900

29

2.3

40-250

6.3

80

7.5

2900

28

2.3

40-250A

5.9

70

5.5

2900

28

2.3

40-250B

5.5

60

4

2900

27

2.3

40-100(I)

12.5

12.5

1.1

2900

62

2.3

40-125(I)

12.5

20

1.5

2900

60

2.3

40-125(I)A

11.2

17.2

1.1

2900

58

2.3

40-160(I)

12.5

32

3

2900

52

2.3

40-160(I)A

11.7

28

2.2

2900

51

2.3

40-160(I)B

10.5

22.5

1.5

2900

50

2.3

40-200(I)

12.5

50

5.5

2900

46

2.3

40-200(I)A

11.7

40

4

2900

45

2.3

40-200(I)B

10.5

35

3

2900

44

2.3

40-250(I)

12.5

80

11

2900

38

2.3

40-250(I)A

11.7

70

7.5

2900

38

2.3

40-250(I)B

10.8

60

7.5

2900

37

2.3

50-100

12.5

12.5

1.1

2900

62

2.3

50-125

12.5

20

1.5

2900

58

2.3

50-125A

11.2

17.2

1.1

2900

57

2.3

50-160

12.5

32

3

2900

52

2.3

50-160A

11.7

28

2.2

2900

51

2.3

50-160B

10.5

22.5

1.5

2900

50

2.3

50-200

12.5

50

5.5

2900

46

2.3

50-200A

11.7

44.5

4

2900

45

2.3

50-200B

10.5

35

3

2900

44

2.3

50-250

12.5

80

11

2900

38

2.3

50-250A

11.7

70

7.5

2900

38

2.3

50-250B

10.8

60

7.5

2900

37

2.3

50-100(I)

25

12.5

1.5

2900

69

2.5

50-100(I)A

22.4

10

1.1

2900

67

2.5

50-125(I)

25

20

3

2900

68

2.5

50-125(I)A

22.4

16

2.2

2900

66

2.5

50-160(I)

25

32

4

2900

63

2.5

50-160(I)A

23.4

28

4

2900

62

2.5

50-160(I)B

21.6

24

3

2900

58

2.5

50-200(I)

25

50

7.5

2900

58

2.5

50-200(I)A

23.4

44

7.5

2900

57

2.5

50-200(I)B

21.6

37

5.5

2900

55

2.5

50-250(I)

25

80

15

2900

50

2.5

50-250(I)A

23.4

70

11

2900

50

2.5

50-250(I)B

21.6

60

11

2900

49

2.5

50-315(I)

25

125

30

2900

40

2.5

50-315(I)A

23.4

110

22

2900

40

2.5

50-315(I)B

21.6

93

18.5

2900

39

2.5

65-100

25

12.5

1.5

2900

69

2.5

65-100A

22.4

10

1.1

2900

67

2.5

65-125

25

20

3

2900

68

2.5

65-125A

22.4

16

2.2

2900

66

2.5

65-160

25

32

4

2900

63

2.5

65-160A

23.4

28

4

2900

62

2.5

65-160B

21.6

24

3

2900

58

2.5

65-200

25

50

7.5

2900

58

2.5

65-200A

23.4

44

7.5

2900

57

2.5

65-200B

21.6

37

5.5

2900

55

2.5

65-250

25

80

15

2900

50

2.5

65-250A

23.4

70

11

2900

50

2.5

65-250B

21.6

60

11

2900

49

2.5

65-315

25

125

30

2900

40

2.5

65-315A

23.4

110

22

2900

40

2.5

65-315B

21.6

93

18.5

2900

39

2.5

65-100(I)

50

12.5

3

2900

73

3.0

65-100(I)A

44.8

10

2.2

2900

72

3.0

65-125(I)

50

20

5.5

2900

72.5

3.0

65-125(I)A

44.8

16

4

2900

71

3.0

65-160(I)

50

32

7.5

2900

71

3.0

65-160(I)A

46.8

28

7.5

2900

70

3.0

65-160(I)B

43.2

24

5.5

2900

69

3.0

65-200(I)

50

50

15

2900

67

3.0

65-200(I)A

46.8

44

11

2900

66

3.0

65-200(I)B

43

37

7.5

2900

65

3.0

65-250(I)

50

80

22

2900

59

3.0

65-250(I)A

46.8

70

18.5

2900

59

3.0

65-250(I)B

43

60

15

2900

58

3.0

65-315(I)

50

125

37

2900

54

3.0

65-315(I)A

45.8

105

30

2900

54

3.0

65-315(I)B

43

93

30

2900

53

3.0

80-100

50

12.5

3

2900

73

3.0

80-100A

44.8

10

2.2

2900

72

3.0

80-125

50

20

5.5

2900

72.5

3.0

80-125A

44.8

16

4

2900

71

3.0

80-160

50

32

7.5

2900

71

3.0

80-160A

46.8

28

7.5

2900

70

3.0

80-160B

43.2

24

5.5

2900

69

3.0

80-200

50

50

15

2900

67

3.0

80-200A

46.8

44

11

2900

66

3.0

80-200B

43

37

7.5

2900

65

3.0

80-250

50

80

22

2900

59

3.0

80-250A

46.8

70

18.5

2900

59

3.0

80-250B

43

60

15

2900

58

3.0

80-315

50

125

37

2900

54

3.0

80-315A

45.8

105

30

2900

54

3.0

80-315B

43

93

30

2900

53

3.0

80-315C

41

85

22

2900

51

3.0

80-350

50

150

55

2900

66

3.0

80-350A

44

142

45

2900

65

3.0

80-350B

40

135

37

2900

63

3.0

80-100(I)

100

12.5

5.5

2900

76

4.5

80-100(I)A

89

10

4

2900

74

4.5

80-125(I)

100

20

11

2900

76

4.5

80-125(I)A

89

16

7.5

2900

74

4.5

80-160(I)

100

32

15

2900

76

4.5

80-160(I)A

93.5

28

11

2900

74

4.5

80-160(I)B

86.4

24

11

2900

72

4.5

80-200(I)

100

50

22

2900

74

4.0

80-200(I)A

93.5

44

18.5

2900

73

4.0

80-200(I)B

86.4

37

15

2900

71

4.0

80-250(I)

100

80

37

2900

69

4.0

80-250(I)A

93.5

70

30

2900

68

4.0

80-250(I)B

86.4

60

30

2900

66

4.0

80-315(I)

100

125

75

2900

66

4.0

80-315(I)A

93.5

110

55

2900

66

4.0

80-315(I)B

86.4

93

45

2900

65

4.0

80-315(I)C

82

85

37

2900

63

4.0

100-100

100

12.5

5.5

2900

76

4.5

100-100A

89

10

4

2900

74

4.5

100-125

100

20

11

2900

76

4.5

100-125A

89

16

7.5

2900

74

4.5

100-160

100

32

15

2900

76

4.5

100-160A

93.5

28

11

2900

74

4.5

100-160B

86.4

24

11

2900

72

4.5

100-200

100

50

22

2900

74

4.0

100-200A

93.5

44

18.5

2900

73

4.0

100-200B

86.4

37

15

2900

71

4.0

100-250

100

80

37

2900

69

4.0

100-250A

93.5

70

30

2900

68

4.0

100-250B

86.4

60

30

2900

66

4.0

100-315

100

125

75

2900

66

4.0

100-315A

93.5

110

55

2900

66

4.0

100-315B

86.4

93

45

2900

65

4.0

100-100(I)

160

12.5

11

2900

73

4.5

100-125(I)

160

20

15

2900

74

4.5

100-125(I)A

143

16

11

2900

72

4.5

100-160(I)

160

32

22

2900

79

5.6

100-160(I)A

150

28

18.5

2900

76

5.0

100-200(I)

160

50

37

2900

79

5.2

100-200(I)A

150

45

30

2900

74

4.5

100-200(I)B

138

40

22

2900

72

4.5

100-250(I)

160

80

55

2900

77

4.8

100-250(I)A

140

70

45

2900

72

4.5

100-250(I)B

100

65

37

2900

70

4.5

100-350

100

150

90

2900

57

4.0

100-350A

87

142

75

2900

75

4.0

100-350B

82

135

55

2900

75

4.0

125-100

160

12.5

11

2900

82

4.0

125-100A

143

10

7.5

2900

77

4.0

125-125

160

20

15

2900

80

4.0

125-125A

143

16

11

2900

77

4.0

125-160

200

32

30

2900

78

4.0

125-160A

187

28

22

2900

76

4.0

125-160B

180

24.5

18.5

2900

73

4.0

125-200

200

50

45

2900

77

5.5

125-200A

187

44

37

2900

76

5.5

125-200B

172

37

30

2900

75

5.5

125-250

200

80

75

2900

75

5.0

125-250A

187

70

55

2900

74

5.5

125-250B

172

60

45

2900

73

5.5

125-315

200

125

110

2900

70

5.0

125-315A

187

110

90

2900

70

5.0

125-315B

172

93

75

2900

69

5.0

125-315C

160

78

55

2900

67

5.0

150-125

160

20

11

2900

76

4.0

150-125A

150

16

7.5

2900

77

4.0

150-160

160

32

22

2900

75

4.0

150-160A

150

28

18.5

2900

76

4.0

150-160B

140

24

15

2900

73

4.0

150-200

160

50

37

2900

77

5.5

150-200A

150

44

30

2900

76

5.5

150-200B

140

38

22

2900

75

5.5

150-250

200

80

75

2900

75

5.0

150-250A

187

70

55

2900

74

5.5

150-250B

172

60

45

2900

73

5.5

150-315

200

125

110

2900

70

5.0

150-315A

187

110

90

2900

70

5.0

150-315B

172

93

75

2900

69

5.0

低转速:



型号

流量
(m3/h)

扬程
(m)

电机功率
(kw)

转速
(r/min)

40-125(I)

6.3

5

0.55

1450

40-160(I)

6.3

8

0.55

1450

40-160(I)A

5.5

6

0.55

1450

40-200(I)

6.3

12.5

0.75

1450

40-200(I)A

5.8

11

0.55

1450

40-250(I)

6.3

20

1.5

1450

40-250(I)A

5.8

17

1.1

1450

50-125

6.3

5

0.55

1450

50-160

6.3

8

0.55

1450

50-160A

5.5

6

0.55

1450

50-200

6.3

12.5

0.75

1450

50-200A

5.8

11

0.55

1450

50-250

6.3

20

1.5

1450

50-250A

5.8

17

1.1

1450

50-125(I)

12.5

5

0.55

1450

50-160(I)

12.5

8

0.75

1450

50-160(I)A

11

6

0.55

1450

50-200(I)

12.5

12.5

1.1

1450

50-200(I)A

11.2

10

0.75

1450

50-250(I)

12.5

20

2.2

1450

50-250(I)A

11.7

17.5

1.5

1450

50-250(I)B

10

13

1.1

1450

50-315(I)

12.5

32

4

1450

50-315(I)A

11.7

28

3

1450

50-315(I)B

10

21

3

1450

65-125

12.5

5

0.55

1450

65-160

12.5

8

0.75

1450

65-160A

11

6

0.55

1450

65-200

12.5

12.5

1.1

1450

65-200A

11.2

10

0.75

1450

65-250

12.5

20

2.2

1450

65-250A

11.7

17.5

1.5

1450

65-250B

10

13

1.1

1450

65-315

12.5

32

4

1450

65-315A

11.7

28

3

1450

65-315B

10

21

3

1450

65-125(I)

25

5

0.75

1450

65-160(I)

25

8

1.5

1450

65-160(I)A

22

6

1.1

1450

65-200(I)

25

12.5

2.2

1450

65-200(I)A

23.3

11

1.5

1450

65-250(I)

25

20

3

1450

65-250(I)A

22.2

15.8

2.2

1450

65-250(I)B

20

12.8

1.54

1450

65-315(I)

25

32

5.5

1450

65-315(I)A

22.5

26

4

1450

65-315(I)B

20

21

3

1450

80-125

25

5

0.75

1450

80-160

25

8

1.5

1450

80-160A

22

6

1.1

1450

80-200

25

12.5

2.2

1450

80-200A

23.3

11

1.5

1450

80-250

25

20

3

1450

80-250A

22.2

15.8

2.2

1450

80-250B

20

12.8

1.5

1450

80-315

25

32

5.5

1450

80-315A

22.5

26

4

1450

80-315B

20

21

3

1450

80-125(I)

50

5

1.5

1450

80-160(I)

50

8

2.2

1450

80-160(I)A

44.7

6

1.5

1450

80-160(I)B

43.2

5.8

1.5

1450

80-200(I)

50

12.5

4

1450

80-200(I)A

44.7

10

3

1450

80-250(I)

50

20

5.5

1450

80-250(I)A

46

17

4

1450

80-250(I)B

40.5

13

3

1450

80-315(I)

50

32

11

1450

80-315(I)A

46

27.9

7.5

1450

80-315(I)B

40.5

21

5.5

1450

100-125

50

5

1.5

1450

100-160

50

8

2.2

1450

100-160A

46

6

1.5

1450

100-200

50

12.5

4

1450

100-200A

44.7

10

3

1450

100-250

50

20

5.5

1450

100-250A

46

17

4

1450

100-250B

40.5

13

3

1450

100-315

50

32

11

1450

100-315A

46

27.9

7.5

1450

100-315B

40.5

21

5.5

1450

100-125(I)

80

5

2.2

1450

100-160(I)

80

8

3

1450

100-160(I)A

72

6.5

2.2

1450

100-200(I)

80

12.5

5.5

1450

100-200(I)A

72

10

4

1450

100-250(I)

80

20

11

1450

100-250(I)A

75

17.5

7.5

1450

100-250(I)B

69

15

5.5

1450

100-315(I)

80

32

15

1450

100-315(I)A

75

27.5

11

1450

100-315(I)B

70

24

11

1450

100-400(I)

80

50

22

1450

100-400(I)A

75

44

18.5

1450

100-400(I)B

70

38

15

1450

125-125

100

5

2.2

1450

125-160

100

8

4

1450

125-160A

87

6

4

1450

125-200

100

12.5

7.5

1450

125-200A

89

10

5.5

1450

125-250

100

220

11

1450

125-250A

93.5

17.5

7.5

1450

125-250B

87

15

7.5

1450

125-315

100

32

15

1450

125-315A

91

27

11

1450

125-315B

87

24

11

1450

125-400

100

50

30

1450

125-400A

94

44

22

1450

125-400B

87

37.5

18.5

1450

125-200(I)

160

12.5

11

1450

125-200(I)A

143

10

7.5

1450

125-250(I)

160

20

15

1450

125-250(I)A

147

17

11

1450

125-250(I)B

134

14

7.5

1450

125-315(I)

160

32

22

1450

125-315(I)A

150

28

18.5

1450

125-315(I)B

138

24

15

1450

125-400(I)

160

50

37

1450

125-400(I)A

150

44

30

1450

125-400(I)B

138

38

30

1450

150-200

160

12.5

11

1450

150-200A

143

10

7.5

1450

150-250

160

20

15

1450

150-250A

147

17

11

1450

150-250B

134

14

7.5

1450

150-315

160

32

22

1450

150-315A

150

28

18.5

1450

150-315B

138

24

15

1450

150-400

160

50

37

1450

150-400A

150

44

30

1450

150-400B

138

38

30

1450

150-200(I)

200

12.5

15

1450

150-200(I)A

179

10

11

1450

150-250(I)

200

20

18.5

1450

150-250(I)A

187

17.5

15

1450

150-250(I)B

173

14

11

1450

150-315(I)

200

32

30

1450

150-315(I)A

187

28

22

1450

150-315(I)B

173

24

18.5

1450

150-400(I)

200

50

45

1450

150-400(I)A

187

44

37

1450

150-400(I)B

173

37.5

30

1450

200-200

200

12.5

15

1450

200-200A

179

10

11

1450

200-250

200

20

18.5

1450

200-250A

187

17.5

15

1450

200-250B

173

14

11

1450

200-315

200

32

30

1450

200-315A

187

28

22

1450

200-315B

173

24

18.5

1450

200-400

200

50

45

1450

200-400A

187

44

37

1450

200-400B

173

37.5

30

1450

200-200(I)

400

12.5

22

1450

200-200(I)A

358

10

18.5

1450

200-250(I)

400

20

30

1450

200-250(I)A

358

16

22

1450

200-250(I)B

322

13

18.5

1450

200-315(I)

400

32

55

1450

200-315(I)A

374

28

45

1450

200-315(I)B

346

24

37

1450

200-400(I)

400

50

90

1450

200-400(I)A

374

44

75

1450

200-400(I)B

347

38

55

1450

200-400(I)C

320

32

45

1450

250-250

550

20

45

1450

250-250A

490

16

37

1450

250-315

550

32

75

1450

250-315A

515

28

55

1450

250-315B

476

24

45

1450

250-400

550

50

110

1450

250-400A

515

44

90

1450

250-400B

476

37.5

75

1450

300-400

720

50

132

1450

300-400A

662

44

110

1450

300-400B

609

38

90

1450

300-400C

561

33

75

1450

300-460

720

65

200

1450

300-460A

662

55

160

1450

300-460B

609

45

110

1450

300-460C

561

38

90

1450

300-510

720

80

250

1450

300-510A

662

70.5

200

1450

300-510B

609

62

160

1450

300-510C

561

54.5

132

1450

300-235

720

18

55

970

300-235A

657

15

45

970

300-300

720

28

75

970

300-300A

666

24

75

970

300-300B

623

21

55

970

300-380

720

44

132

970

300-380A

666

38

110

970

300-380B

623

33

90

970

350-250

800

20

75

970

350-250A

715

16

55

970

350-315

800

32

90

970

350-315A

748

28

75

970

350-315B

692

24

75

970

350-400

800

50

160

970

350-400A

750

44

132

970

350-400B

697

38

110

970

400-400

1080

12.5

55

970

400-400A

966

10

45

970

400-500

1080

20

90

970

400-500A

966

17

75

970

400-500B

935

15

55

970

400-625

1080

32

132

970

400-625A

996

27

110

970

400-625B

935

24

90

970

500-400

1200

12.5

75

970

500-400A

1073

10

55

970

500-500

1200

20

110

970

500-500A

1106

17

90

970

500-500B

1040

15

75

970

500-625

1200

32

160

970

500-625A

1106

27

132

970

500-625B

1040

24

110

970



我厂在售后服务方面作如下承诺:

一、 我公司对产品质量实行一年保修(易损件及人为因素,使用不当除外)

二、 合同签订后,保证保质、保量,按时交货;

三、 本公司确保所提供水泵产品达到合同指标

四、 对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复Z快解决问题
