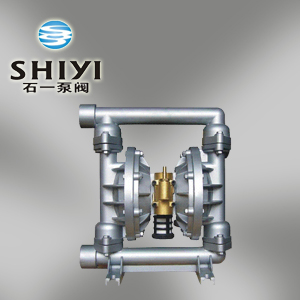

QBY铝合金气动隔膜泵

  • 型   号:
  • 类   别:QBY铝合金气动隔膜泵
  • 价   格:咨询
  • 产   地:温州

QBY铝合金气动隔膜泵是目前国内Z新颖的一种泵类。对于各种腐蚀性液体、带颗粒、高粘度、易挥发、易燃、易爆、剧毒的液体、陶瓷釉浆、果浆、胶水、油轮仓底油回收、临时倒罐等液体均能予以抽光吸尽。

分享到:

QBY铝合金气动隔膜泵产品概述】
QBY铝合金气动隔膜泵是目前国内Z新颖的一种泵类。对于各种腐蚀性液体、带颗粒、高粘度、易挥发、易燃、易爆、剧毒的液体、陶瓷釉浆、果浆、胶水、油轮仓底油回收、临时倒罐等液体均能予以抽光吸尽。泵体过流部件材质采用不锈钢、铝合金、铸铁,隔膜根据不同液体分别采用丁睛橡胶、氟橡胶、氯丁橡胶及聚四氟乙烯四种。QBY系列气动隔膜泵,采用压缩空气、蒸汽、工业废气为动力源,吸程7m,扬程0-50m,流量0.8-30m3/h无级可调。
QBY铝合金气动隔膜泵是目前国内Z新颖的一种泵类。采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。其性能参数与联邦德国的WLLDENPVMPS、美国的MARIOWPUMPS相近。
⑴.气动隔膜泵共有八种规格直径:Φ10mm(3/8")、Φ15mm(1/2")、Φ25mm(1")、Φ40mm(11/2")、Φ50mm(2")、Φ65mm(21/2")、Φ80mm(3")、Φ100mm(4")。
⑵.气动隔膜泵其有四种材质:氟塑料隔膜泵、铝合金隔膜泵铸铁隔膜泵不锈钢隔膜泵。电动隔膜泵其有四种材质:塑料、铝合金、铸铁、不锈钢。隔膜泵根据不同液体介质分别采用丁腈橡胶、氯丁橡胶、氟橡胶、聚偏氟乙烯、聚四六乙烯。以满足需要。安置在各种特殊场合,用来抽送种常规泵不能抽吸的介质。

QBY铝合金气动隔膜泵主要用途】

 1、泵吸花生酱、泡菜、土豆泥、红肠、巧克力、啤酒花、糖浆等

  2、泵吸油漆、颜料、胶水、粘合剂等

  3、泵吸各种瓦、瓷、砖器及陶器釉浆等

  4、泵吸各种磨料、腐蚀剂、清洗剂等

  5、泵吸各种污水、水泥灌浆及灰浆等

  6、泵吸各种剧毒、易燃、易挥发液体等

  7、泵吸各种强酸、强碱、强腐蚀液体等

  8、作为各种固液分离设备的前级送压装置


【应用实例】
1、油罐清底,尽管有垫水法抽油,也不能保证将油抽净,表面总要剩下至少3-5mm厚的油层。以5000m3油罐为例,每次大约损耗1-1.5t油。对于有低位脱水槽的油罐,虽可将剩下的油和水排放到含油污水处理场回收,但是挥发的油品在输送过程中大都挥发殆尽,且污染环境。
2、临时倒罐、装卸车和油品采样,炼油生产调度过程中,油品经常要临时倒罐、装车和对油罐中油品采样检验。或者为了不至于污染正常的管线时,用隔膜泵接临时管线可以迅速方便地完成此项任务。
3、油轮仓底油回收一条3000t的油轮用固定螺杆泵卸油,仓库隔板之间至少要剩余50t油,若用排量较大的隔腆泵,可以收到很好的效果。
4、瓦斯、硫化氢残液的输送炼油厂火炬底部的瓦斯残液和含硫水,需要集中排放和处理,否则会形成酸性腐蚀设备。
5、陶瓷行业:用该泵抽吸釉浆,并可用于向压滤机送压。
6、下水井、暗沟排除渍水、污油在下水井管道,阀门及暗沟检修时,需要排除渍水和污油。用潜水泵虽可抽尽溃水,但往往这些地方都远离电源,很不方便。使用隔膜泵则可采用压縮气瓶作动力,回收污油,排泄溃水。
7、污水处理场和污泥池的清扫污水处理场的污泥池,常常聚积大量的油泥和淤沙,需要清扫,采用隔膜泵抽吸灵活、方便省工、省力、省时。
8、液化气泵房和化验室排渍水,由于这些地方地势较低,又是一级防火区,采用隔膜泵排渍水比较安全,比用水抽子、汽抽子效率高出好多倍。
9.此外,此泵应用于环烷酸精制转料,装车亚硫酸纳液体输送,苯类原料装卸车等方面都有它自己的优势。


【使用注意事项】
1.本泵振动极其轻微,一般情况可不装底脚螺栓。
2.如压缩空气有脏物进入,将会影响泵的正常启动,建议用户加装气动三联件。
3.在抽吸易冻结的介质时,应在泵的进口处装阀门,当停止用泵时,先将该阀关闭,然后再开泵数分钟,将泵体介质排净为止以免造成下次开泵困难。
更换隔膜时,须将泵内腕连杆,铅套清洗干净,并不要损坏白色四氟密封圈,按原样装好,即可使用。

QBY铝合金气动隔膜泵型号意义:


气动隔膜泵性能参数:

型号

流量
(m3/h)

扬程
(m)

出口压力
(kgf/cm2)

吸程
(m)

Z大允许能
过颗粒直径
(mm)

Z大供气压力
(kbf/cm2)

Z大供气消耗量
(m3/min)

材料

铝合金

不锈钢

铸造铁

增强聚丙烯

QBY-10

0~0.8

0~50

6

5

1

7

0.3

QBY-15

0~1

0~50

6

5

1

7

0.3

QBY-25

0~2.4

0~50

6

7

2.5

7

0.6

QBY-40

0~8

0~50

6

7

4.5

7

0.6

QBY-50

0~12

0~50

6

7

8

7

0.9

/

QBY-65

0~16

0~50

6

7

8

7

0.9

/

QBY-80

0~24

0~50

6

7

10

7

1.5

/

QBY-100

0~30

0~50

6

7

10

7

1.5

/



【QBY铝合金气动隔膜泵的工作原理图及示意图:】





     1、QBY铝合金气动隔膜泵的两个对称各种腔中,各装有一块有弹性的隔膜6,联杆7将两块隔膜结成一体,压缩空气从泵的进气接头1进入配气阀3后,推动两个工作腔内的隔膜,驱使联杆联接的两块隔膜同步运动。与此同时,另一工作腔中的气体则从其隔膜的背后排出泵外;一旦到达行程终点,配气机构则自动地将压缩空气引入另一工作腔,推动隔膜朝相反方向运动,这样就形成了两个隔膜的同步往复运动。每个工作腔中又设置有两个单向球阀4,隔膜的往复运动,造成工作腔内容积的改变,迫使两个单向球阀交替地开启和关闭,从而将液体连续地吸入和排出。

QBY铝合金气动隔膜泵系统连接示意图

QBY铝合金气动隔膜泵 剖解图




气动隔膜泵性能参数:

型号

流量
(m3/h)

扬程
(m)

出口压力
(kgf/cm2)

吸程
(m)

Z大允许能
过颗粒直径
(mm)

Z大供气压力
(kbf/cm2)

Z大供气消耗量
(m3/min)

材料

铝合金

不锈钢

铸造铁

增强聚丙烯

QBY-10

0~0.8

0~50

6

5

1

7

0.3

QBY-15

0~1

0~50

6

5

1

7

0.3

QBY-25

0~2.4

0~50

6

7

2.5

7

0.6

QBY-40

0~8

0~50

6

7

4.5

7

0.6

QBY-50

0~12

0~50

6

7

8

7

0.9

/

QBY-65

0~16

0~50

6

7

8

7

0.9

/

QBY-80

0~24

0~50

6

7

10

7

1.5

/

QBY-100

0~30

0~50

6

7

10

7

1.5

/



我厂在售后服务方面作如下承诺:

一、 我公司对产品质量实行一年保修(易损件及人为因素,使用不当除外)

二、 合同签订后,保证保质、保量,按时交货;

三、 本公司确保所提供水泵产品达到合同指标

四、 对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复Z快解决问题
