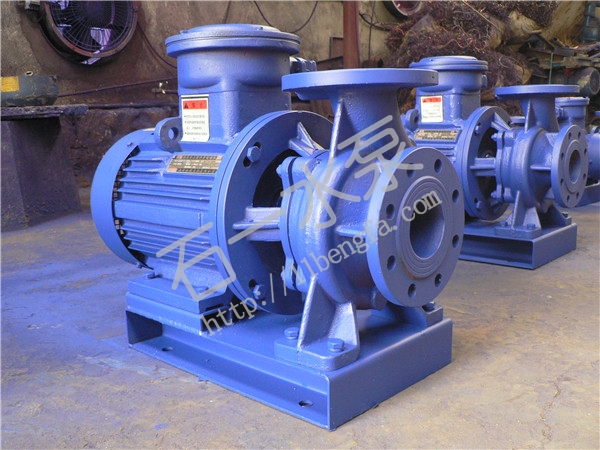

卧式冷却离心管道泵

  • 型   号:ISW、ISWR
  • 类   别:离心泵
  • 价   格:咨询
  • 产   地:温州

ISW、ISWR、ISWR卧式冷却泵,系根据IS型、IR型离心泵之性能参数,参照ISO2858标准,采用车内优秀水力模型进行优化设计而成。是理想的新一代高效节能卧式泵产品。

分享到:



ISW、ISWR、ISWD系列卧式冷却泵型号意义
ISW、ISWR、ISWD系列卧式冷却泵产品简介
ISW、ISWR、ISWR卧式冷却泵,系根据IS型、IR型离心泵之性能参数,参照ISO2858标准,采用车内优秀水力模型进行优化设计而成。是理想的新一代高效节能卧式泵产品。

ISW、ISWR、ISWD系列卧式冷却泵产品特点
1、运行平稳:轴的绝对同心度叶轮优异的动静平衡,保证平稳运行,绝无振动。
2、滴水不漏:不同材质的硬质合金密封,保证了不同介质输送均无泄漏。
3、噪音低:两个低噪音轴承下的水泵,运转平稳,除电机微弱声响,基本无噪声。
4、故障率低:结构简单合理,关键部分采用国际一流品质配套,整机无故障工作时间大大提高。
5、维修方便:更换密封、轴承、简易方便。
6、占地更省:出口可向左、向右、向上三个方向,便于管道布置安装,节省空间。
7、ISW卧式冷却泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市供水,高层建筑增压送水,园林喷
灌,消防增压,远距离输送,暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度T≤80℃。
8、ISWR卧式热水冷却泵广泛适用于:冶金,化工,纺织,造纸,以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统,ISWR型使用
温度T≤120℃。
9、ISWH卧式化工泵,供输送不含固体颗粒,具有腐蚀性、粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制
药和合成纤维等部门,使用温度为-20℃~+120℃。
10、ISWB卧式管道油泵,供输送汽油、煤油、柴油等油类产品或易燃、晚爆液体,被输送介质温度为-20℃~+120℃。
ISW、ISWR、ISWD系列卧式冷却泵产品用途
1、ISW型泵适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输水、暖通制冷循环、浴室暖水循环增压,
以及各种给水设备、锅炉的配套。供输送清水或物理、化学性质类似清水的其它液体之用、使用温度不高于85℃。
2、ISWR型泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆、锅炉热水增压循环和城市住房来暖循环等场合,
使用温度不高于120 ℃ 。
3、ISWD型适应要求环境噪声很低的场合,使用温度不高于100℃。
ISW、ISWR、ISWD系列卧式冷却泵使用条件
1、系统Z高工作压力为1.6MPa,即泵吸入口压力+扬程≤1.6MPa
(泵系统工作压力大于1.6MPa时应在订货时另行提出,以便在制造的过流部件和联接部件时采用铸钢)
2、输送介质为清水或物理化学性质类似清水的其它液体。
3、环境温度≤40℃,海拔高度≤1000m,相对湿度≤95%。
ISW、ISWR、ISWD系列卧式冷却泵结构说明



(1)吸入室:采用优秀水力模型设计而成。
(2)叶   轮:采用优秀水力模型设计而成,高效节能。
(3)泵   体:采用优秀水力模型设计而成。
(4)取压塞:安装压力表及真空表,以监控的正常高效运行。
(5)放气塞:确保的正常维护。
(6)机械密封:采用不锈钢、硬质合金、氟橡胶等材料制成,耐用消费品磨损,无泄漏,运行寿命长。
(7) 盖:
(8) 轴:为电机加长轴,确保了轴的同心,使运行平稳,无噪音和振动现象。
(9)挡水圈:防止因密封漏水而使电机进水。
(10)Y系列电动机:直接与水泵联接传递动力,部分采用上海名牌电机。



SW、ISWR、ISWD系列卧式冷却泵-安装说明
1、安装前应仔细检查体流产内有无硬质物,以免运行时损坏叶轮和体。
2、安装时管路理量不允许加在上,以免使变形,影响正常运行。
3、拧紧地脚螺栓,以免起动时振动对性能产生影响。
4、在的进、出口管路上安装调节阀,在出口附近安装压力表,以控制在额定工况内运行,确保的正常使用。
5、排出管路如装逆止阀应装在闸阀的外面。
6、的安装方式分为硬性联接安装和柔性联接安装。
ISW、ISWR、ISWD系列卧式冷却泵-安装方式
刚性安装   软性安装



1、进口球阀
2、挠性接头
3、直管
4、出口闸阀
5、
6、底座
7、水泥基座


1、进口球阀
2、挠性接头
3、直管
4、出口闸阀
5、
6、底座
7、JGD型减振器
8、水泥基座

ISW、ISWR、ISWD系列卧式冷却泵-起动与停车
(一)起动前准备
1、用手拔转电机风叶,叶轮应无卡磨现象,转动灵活。
2、打开进口阀门,打开排气阀使液体充满整个腔,然后关闭排气阀。
3、用手盘动轴以使润滑液进入机械密封端面。
4、点动电机,确定转向是否正确。
(二)起动与运行
1、全开进口阀门,关闭吐出管路阀门。
2、接通电源,当达到正常转速后,再逐渐打开吐出管路上阀门,并调节到所需工况。
3、注意观察仪表读数,检查轴封泄漏情况正常时机械密封泄漏量≤3滴/分,检查电机,轴承处温升≤70℃如果发现异常情况,应及时处理
(三)停车
1、逐渐关闭吐出管路阀门,切断电源。
2、关闭进口阀门。
3、如环境温度低于0℃,应将泵内液体放尽,以免冻裂。
4、如长期停用,应将拆卸清洗,包管保管。
ISW、ISWR、ISWD系列卧式冷却泵-泵的维护与保养
(一)运行中的维护与保养
1、进口管道必须充满液体,禁止在汽蚀状态下长期运行。
2、定时检查电机电流值,不得超过电机额定电流。
3、进行长期运行后,由于机械磨损,使机组噪音及振动增大时,应停车检查,必要时可更换易损件,机组大修期一般为一年。
(二)机械密封维护与保养
1、机械密封润滑应清洁无固体颗粒。
2、严禁机械密封在干磨情况下工作。
3、起动前应盘动泵(电机)几圈,以免突然起动造成密封环断损坏。
4、密封泄漏允差3滴/分,否则应检修。
ISW、ISWR、ISWD系列卧式冷却泵-故障原因及排除方法
故障现象
可能产生的原因
排除方法
1、水泵不出水
a、进出口阀门未打开,进出管路阻塞,叶轮流道阻塞。
b、电机运行方向不对,电机缺相。
c、吸入管漏气。
d、没灌满液体,腔内有空气。
e、进口供水不足,吸程过高,底阀漏水。

f、管路阻力过大。
a、检查,去除阻塞物。
b、调整电机方向紧固电机接线。
c、拧紧各密封面,排除空气。
d、打开泵上盖或打开排气阀,排尽空气。
e、停机检查、调整 (并网自来水管
和带吸程使用易出现此现象。)
f、减少管路弯道,重新选泵。
2、水泵流量不足
a、先按1。原因检查。
b、管道、叶轮流产部分阻塞,水垢沉积、阀门开度不足
c、电压偏低,转速不符合要求。
d、叶轮磨损。
a、先按1。排除。
b、先除阻塞物,重新调整阀门开度
c、稳压
d、更换叶轮
3、功率过大
a、超过额定流量使用
b、吸程过高
c、轴承磨损
d、泵选型不当
a、调节流量关小阀门
b、降低吸程。
c、更换轴承。
d、重新选
4、杂音振动
a、管路支撑不稳。
b、液体混有气体。
c、产生汽蚀。
d、轴承振动。
e、电机超载发热运行。
a、稳固管路。
b、提高吸入压力、排气。
c、降低真空度。
d、更换轴承。
e、调整按5。
5、电机发热
a、流量过大、超载运行。
b、碰擦。
c、电机轴承损坏。
d、电压偏低。
a、关小出口阀。
b、检查排除。
c、更换轴承。
d、稳压。
6、水泵漏水
a、机械密封磨损。
b、体有砂孔或破裂。
c、密封面不平整。
d、安装螺栓松懈。
a、更换。
b、焊补或更换。
c、修整。
d、紧固。





ISW、ISWR、ISWD系列卧式冷却泵-性能参数
型号
口径
流量
扬程
效率
转速
电机功率
必需汽蚀余量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
15-80
15
1.1
1.5
2.0
0.3
0.42
0.55
8.5
8
7
26
34
34
2800
0.18
2.3
20-110
20
1.8
2.5
3.3
0.5
0.69
0.91
16
15
13.5
25
34
35
2800
0.37
2.3
20-160
20
1.8
2.5
3.3
0.5
0.69
0.91
33
32
30
19
25
23
2900
0.75
2.3
25-110
25
2.8
4
5.2
0.78
1.11
1.44
16
15
13.5
34
42
41
2900
0.55
2.3
25-125
25
2.8
4
5.2
0.78
1.11
1.44
20.6
20
18
28
36
35
2900
0.75
2.3
25-125A
25
2.5
3.6
4.6
0.69
1.0
1.28
17
16
14.4
35
2900
0.55
2.3
25-160
25
2.8
4
5.2
0.78
1.11
1.44
33
32
30
24
32
33
2900
1.5
2.3
25-160A
25
2.6
3.7
4.9
0.12
1.03
1.36
29
28
26
31
2900
1.1
2.3
型号
口径
流量
扬程
效率
转速
电机功率
必需汽蚀余量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
32-100(I)
32
4.4
6.3
8.3
1.22
1.75
2.32
13.2
12.5
11.3
48
54
53
2900
0.75
2.0
32-125
32
3.5
5
6.5
0.97
0.39
1.8
22
20
18
40
44
42
2900
0.75
2.3
32-125A
32
3.1
4.5
5.8
0.86
1.25
1.61
17.6
16
14.4
43
2900
0.55
2.3
32-160(I)
32
4.4
6.3
8.3
1.22
1.75
2.32
33.2
32
30.2
34
40
42
2900
2.2
2.0
32-200(I)
32
4.4
6.3
8.3
1.22
1.75
2.32
50.5
50
48
26
33
35
2900
4
2.0
32-200A
32
2.8
4
5.2
0.78
1.11
1.44
44.6
44
42.7
34
40
42
2900
2.2
2.0
型号
口径
流量
扬程
效率
转速
电机功率
必需汽蚀余量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
40-100
40
4.4
6.3
8.3
1.22
1.75
2.31
13.2
12.5
11.3
48
54
53
2900
0.55
2.3
40-100A
40
3.9
5.6
7.4
1.08
1.56
2.06
10.6
10
9
52
2900
0.37
2.3
40-125
40
4.4
6.3
8.3
1.22
1.75
2.31
21
20
18
41
46
43
2900
1.1
2.3
40-125A
40
3.9
5.6
7.4
1.08
1.56
2.06
17.6
16
14.4
40
45
41
2900
0.75
2.3
40-160
40
4.4
6.3
8.3
1.22
1.75
2.31
33
32
30
35
40
40
2900
2.2
2.3
40-160A
40
4.1
5.9
7.8
1.14
1.64
2.17
29
28
26.3
34
39
39
2900
1.5
2.3
40-160B
40
3.8
5.5
7.2
1.06
1.53
2.0
25.5
24
22.5
34
38
37
2900
1.1
2.3
40-200
40
4.4
6.3
8.3
1.22
1.75
2.31
51
50
48
26
33
32
2900
4
2.3
40-200A
40
4.1
5.9
7.8
1.14
1.64
2.17
45
44
42
26
31
30
2900
3
2.3
40-200B
40
3.7
5.3
7.0
1.03
1.47
1.94
38
36
34.5
29
2900
2.2
2.3
40-250
40
4.4
6.3
8.3
1.22
1.75
2.31
82
80
74
24
28
28
2900
7.5
2.3
40-250A
40
4.1
5.9
7.8
1.14
1.64
2.17
72
70
65
24
28
27
2900
5.5
2.3
40-250B
40
3.8
5.5
7.0
1.06
1.53
1.94
61.5
60
56
23
27
26
2900
4
2.3
型号
口径
流量
扬程
效率
转速
电机功率
必需汽蚀余量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
40-100(I)
40
8.8
12.5
16.3
2.44
3.47
4.53
13.2
12.5
11.3
55
62
60
2900
1.1
2.3
40-100(I)A
40
8
11
14.5
2.22
3.05
4.03
10.6
10
9
60
2900
0.75
2.3
40-125(I)
40
8.8
12.5
16.3
2.44
3.47
4.53
21.2
20
17.8
49
58
57
2900
1.5
2.3
40-125(I)A
40
8
11
14.5
2.22
3.05
4.03
17
16
14
57
2900
1.1
2.3
40-160(I)
40
8.8
12.5
16.3
2.44
3.47
4.53
33
32
30
45
52
51
2900
3
2.3
40-160(I)A
40
8.2
11.7
15.2
2.28
3.25
4.22
29
28
26
44
51
50
2900
2.2
2.3
40-160(I)B
40
7.3
10.4
13.5
2.38
2.89
3.75
23
22
20.5
50
2900
1.5
2.3
40-200(I)
40
8.8
12.5
16.3
2.44
3.47
4.53
51.2
50
48
38
46
46
2900
5.5
2.3
40-200(I)A
40

8.3
11.7
15.3

2.31
3.25
4.25
45.0
44
42
37
45
45
2900
4
2.3
40-200(I)B
40
7.5
10.6
13.8
2.08
2.94
3.83
37
36
34
44
2900
3
2.3
40-250(I)
40
8.8
12.5
16.3
2.44
3.47
4.53

81.2
80
77.5

31
38
40
2900
11
2.3
40-250(I)A
40

8.2
11.6
15.2

2.28
3.22
4.22
71.0
70
68
38
2900
7.5
2.3
40-250(I)B
40
7.6
10.8
14
2.11
3.0
3.89
61.4
60
58
37
2900
7.5
2.3
40-250(I)C
40
7.1
10.0
13.1
1.97
2.78
3.64
53.2
52
50.4
36
2900
5.5
2.3
型号
口径
流量
扬程
效率
转速
电机功率
必需汽蚀余量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
50-100
50
8.8
12.5
16.3
2.44
3.47
4.53
13.6
12.5
11.3
55
62
60
2900
1.1
2.3
50-100A
50
8
11
14.5
2.22
3.05
4.03
11
10
9
60
2900
0.75
2.3
50-125
50
8.8
12.5
16.3
2.44
3.47
4.53
21.5
20
17.8

49
58
57

2900
1.5
2.3
50-125A
50
8
11
14.5
2.22
3.05
4.03
17
16
14
57
2900
1.1
2.3
50-160
50

8.8
12.5
16.3

2.44
3.47
4.53
33
32
30

45
52
51

2900
3
2.3
50-160A
50
8.2
11.7
15.2
2.28
3.25
4.22
29
28
26
44
51
50
2900
2.2
2.3
50-160B
50
7.3
10.4
13.5
2.38
2.89
3.75
23
22
20.5
50
2900
1.5
2.3
50-200
50
8.8
12.5
16.3
2.44
3.47
4.53
52
50
48
38
46
46
2900
5.5
2.3
50-200A
50
8.3
11.7
15.3
2.31
3.25
4.25
45.8
44
42
37
45
45
2900
4
2.3
50-200B
50
7.5
10.6
13.8
2.08
2.94
3.83
37
36
34
44
2900
3
2.3
50-250
50
8.8
12.5
16.3
2.44
3.47
4.53
82
80
77.5
29
38
40
2900
11
2.3
50-250A
50
8.2
11.6
15.2
2.28
3.22
4.22
71.5
70
68
38
2900
7.5
2.3
50-250B
50
7.6
10.8
14
2.11
3.0
3.89
61.4
60
58
37
2900
7.5
2.3
50-250C
50
7.1
10.0
13.1
1.97
2.78
3.64
53.2
52
50.4
36
2900
5.5
2.3
型号
口径
流量
扬程
效率
转速
电机功率
必需汽蚀余量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
50-100(I)
50
17.5
25
32.5
4.86
6.94
9.03
13.7
12.5
10.5
67
69
69
2900
1.5
2.5
50-100(I)A
50
15.6
22.3
29
4.3
6.19
8.1
11
10
8.4

65
67
68

2900
1.1
2.5
50-125(I)
50
17.5
25
32.5
4.86
6.94
9.03
21.5
20
18
60
68
67
2900
3
2.5
50-125(I)A
50
15.6
22.3
29
4.33
6.19
8.1

17
16
13.6

58
66
65
2900
2.2
2.5
50-160(I)
50
17.5
25
32.5
4.68
6.94
9.03
34.4
32
27.5
54
63
60
2900
4
2.5
50-160(I)A
50
16.4
23.4
30.4
4.56
6.5
8.44
30
28
24
54
62
59
2900
4
2.5
50-160(I)B
50
15.0
21.6
28
4.17
6.0
7.78
26
24
20.6
58
2900
3
2.5
50-200(I)
50
17.5
25
32.5
4.86
6.94
9.03
52.7
50
45.5

49
58
59

2900
7.5
2.5
50-200(I)A
50
16.4
23.5
30.5

4.56
6.53
8.47

46.4
44
40
48
57
58
2900
7.5
2.5
50-200(I)B
50
15.2
21.8
28.3
4.22
6.06
7.86
40
38
34.5
55
2900
5.5
2.5
50-250(I)
50
17.5
25
32.5
4.86
6.94
9.03

82
80
76.5

39
50
52

2900
15
2.5
50-250(I)A
50
16.4
23.4
30.5
4.56
6.5
8.47
71.5
70
67
39
50
52
2900
11
2.5
50-250(I)B
50
15
21.6
28
4.17
6.0
7.78
61
60
57.4
38
49
54
2900
11
2.5
50-315(I)
50
17.5
25
32.5
4.86
6.94
9.03
128
125
122
30
40
44
2900
30
2.5
50-315(I)A
50
16.6
23.7
31
4.61
6.58
8.6
115
113
110
30
40
44
2900
22
2.5
50-315(I)B
50
15.7
22.5
29.2
4.36
6.25
8.0
103
101
98
39
2900
18.5
2.5
50-315(I)C
50
14.4
20.6
26.8
4.0
5.72
7.44
86
85
83
38
2900
15
2.5
型号
口径
流量
扬程
效率
转速
电机功率
必需汽蚀余量
m3/h
L/S
m
%
r/min
KW
(NPSH)r
65-100
65
17.5
25
32.5
4.86
6.94
9.03
13.7
12.5
10.5
67
69
69
2900
1.5
2.5
65-100A
65
15.6
22.3
29
4.3
6.19
8.1
11
10
8.4
65
67
68
2900
1.1
2.5
65-125
65
17.5
25
32.5
4.86
6.94
9.03
21.5
20
18
60
68
67
2900
3
2.5
65-125A
65
15.6
22.3
29
4.33
6.19
8.1
17
16
14.4
58
66
65
2900
2.2
2.5
65-160
65
17.5
25
32.5
4.86
6.94
9.03
34.4
32
27.5
54
63
60
2900
4
2.5
65-160A
65
16.4
23.4
30.4
4.56
6.5
8.44
30
28
24
54
62
59
2900
4
2.5
65-160B
65
15.0
21.6
28
4.17
6.0
7.78
26
24
20.6
58
2900
3
2.5
65-200
65
17.5
25
32.5
4.86
6.94
9.03
52.7
50
45.5
49
58
59
2900
7.5
2.5
65-200A
65
16.4
23.5
30.5
4.56
6.53
8.47
46.4
44
40
48
57
58
2900
7.5
2.5
65-200B
65
15.2
21.8
28.3
4.22
6.06
7.86
40
38
34.5
55
2900
5.5
2.5
65-250
65
17.5
25
32.5
4.86
6.94
9.03
82
80
76.5
39
50
52
2900
15
2.5
65-250A
65
16.4
23.4
30.5
4.56
6.5
8.47
71.5
70
67
39
50
52
2900
11
2.5
65-250B
65
15
21.6
28
4.17
6.0
7.78
61
60
57.4
38
49
54
2900
11
2.5
65-315
65
17.5
25
32.5
4.86
6.94
9.03
127
125
122
32
40
44
2900
30
2.5
65-315A
65
16.6
23.7
31
4.61
6.58
8.6
115
113
110
32
40
44
2900
22
2.5
65-315B
65
15.7
22.5
29.2
4.36
6.25
8.0
103
101
98
39
2900
18.5
2.5
65-315C
65
14.4
20.6
26.8
4.0
5.72
7.44
86
85
83
38
2900
15
2.5
型号
口径
流量
扬程
效率
转速
电机功率
必需汽蚀余量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
65-100(I)
65
35
50
65
9.72
13.9
18.1
13.8
12.5
10
67
73
70
2900
3
3.0
65-100(I)A
65
31.3
44.7
58
8.7
12.4
16.1
11
10
8
66
72
69
2900
2.2
3.0
65-125(I)
65
35
50
65
9.72
13.9
18.1
22
20
17
67
72.5
70
2900
5.5
3.0
65-125(I)A
65
31.3
44.7
58
8.7
12.5
16.1
17.5
16
13.6
66
71
69
2900
4
3.0
65-160(I)
65
35
50
65
9.72
13.9
18.1
35
32
28
63
71
70
2900
7.5
3.0
65-160(I)A
65
32.7
46.7
61
9.1
13.0
16.9
30.6
28
24
62
70
69
2900
7.5
3.0
65-160(I)B
65
30.3
43.3
56.3
8.4
12.0
15.6
26
24
21
69
2900
5.5
3.0
65-200(I)
65
35
50
65
9.72
13.9
18.1
53.5
50
46
55
67
68
2900
15
3.0
65-200(I)A
65
32.8
47
61
9.1
13.1
16.9
47
44
40
54
66
67
2900
11
3.0
65-200(I)B
65
30.5
43.5
56.6
8.5
12.1
15.7
40.6
38
33.4
65
2900
7.5
3.0
65-250(I)
65
35
50
65
9.72
13.9
18.1
83
80
72
52
59
60
2900
22
3.0
65-250(I)A
65
32.5
46.7
61
9.0
13.0
16.9
73
70
63
52
59
60
2900
18.5
3.0
65-250(I)B
65
30
43.3
56
8.3
12.0
15.6
62
60
54
58
2900
15
3.0
65-315(I)
65
35
50
65
9.72
13.9
18.1
128
125
121
44
54
57
2900
37
3.0
65-315(I)A
65
32.5
46.5
60.5
9.0
12.9
16.8
112.6
110
106.4
43
54
57
2900
30
3.0
65-315(I)B
65
31
44.5
58
8.6
12.4
16.1
102.5
100
98
53
2900
30
3.0
65-315(I)C
65
29
41
53.6
8.1
11.4
14.9
87
85
83
51
2900
22
3.0
型号
口径
流量
扬程
效率
转速
电机功率
必需汽蚀余量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
80-100
80
35
50
65
9.72
13.9
18.1
13.8
12.5
10
67
73
70
2900
3
3.0
80-100A
80
31.3
44.7
58
8.7
12.5
16.1
11
10
8
66
72
69
2900
2.2
3.0
80-125
80
35
50
65
9.72
13.9
18.1
22
20
17
67
72.5
70
2900
5.5
3.0
80-125A
80
31.3
45
58
8.7
12.5
16.1
17.5
16
13.6
66
71
69
2900
4
3.0
80-160
80
35
50
65
9.72
13.9
18.1
35
32
28
63
71
70
2900
7.5
3.0
80-160A
80
32.7
46.7
61
9.1
13.0
16.9
30.6
28
24
62
70
69
2900
7.5
3.0
80-160B
80
30.3
43.3
56.3
8.4
12.0
15.6
26
24
21
69
2900
5.5
3.0
80-200
80
35
50
65
9.72
13.9
18.1
53.5
50
46
55
67
68
2900
15
3.0
80-200A
80
32.8
47
61
9.1
13.1
16.9
47
44
40
54
66
67
2900
11
3.0
80-200B
80
30.5
43.5
56.6
8.5
12.1
15.7
40.6
38
33.4
65
2900
7.5
3.0
80-250
80
35
50
65
9.72
13.9
18.1
83
80
72
52
59
60
2900
22
3.0
80-250A
80
32.5
46.7
61
9.0
13.0
16.9
73
70
63
52
59
60
2900
18.5
3.0
80-250B
80
30
43.3
56
8.3
12.0
15.6
62
60
54
58
2900
15
3.0
80-315
80
35
50
65
9.72
13.9
18.1
128
125
122
43
54
57
2900
37
3.0
80-315A
80
32.5
46.5
60.5
9.0
12.9
16.8
112.6
110
107.4
43
54
57
2900
30
3.0
80-315B
80
31
44.5
58
8.6
12.4
16.1
102.5
100
98
53
2900
30
3.0
80-315C
80
29
41
53.6
8.1
11.4
14.9
98
85
83
51
2900
22
3.0
80-350
80
35
50
65
9.72
13.9
18.1
146
150
142
55
66
67
2900
55
3.0
80-350A
80
31
44.5
58
8.6
12.4
16.1
138.4
142
134.8
65
2900
45
3.0
80-350B
80
29
41
53.6
8.1
11.4
14.9
131.4
135
127.8
63
2900
37
3.0
型号
口径
流量
扬程
效率
转速
电机功率
必需汽蚀余量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
80-100(I)
80
70
100
130
19.4
27.8
36.1
13.6
12.5
11
66
76
75
2900
5.5
4.5
80-100(I)A
80
62.6
89
116
17.4
24.7
32.2
11
10
8.8
64
74
74
2900
4
4.5
80-125(I)
80
70
100
130
19.4
27.8
36.1
23.5
20
14
70
76
65
2900
11
4.5
80-125(I)A
80
62.6
89
116
17.4
24.7
32.2
19
16
11
68
74
65
2900
7.5
4.5
80-160(I)
80
70
100
130
19.4
27.8
36.1
36.5
32
24
70
76
65
2900
15
4.5
80-160(I)A
80
65.4
93.5
121.6
18.2
26.0
33.8
32
28
21
68
74
67
2900
11
4.5
80-160(I)B
80
60.6
86.6
112.5
16.8
24.1
31.3
72
24
18
72
2900
11
4.5
80-200(I)
80
70
100
130
19.4
27.8
36.1
54
50
42
65
74
73
2900
22
4.0
80-200(I)A
80
65.4
93.5
121.6
18.2
26.0
33.8
47.5
44
37
64
73
72
2900
18.5
4.0
80-200(I)B
80
61
87
113
16.9
24.2
31.4
41
38
32
71
2900
15
4.0
80-250(I)
80
70
100
130
19.4
27.8
36.1
87
80
68
62
69
68
2900
37
4.0
80-250(I)A
80
65.4
93.5
121.6
18.2
26.0
33.8
76
70
59.5
61
68
67
2900
30
4.0
80-250(I)B
80
61
87
113
16.9
24.2
31.4
65
60
51
66
2900
30
4.0
80-315(I)
80
70
100
130
19.4
27.8
36.1
132
125
114
55
66
67
2900
75
4.0
80-315(I)A
80
66.5
95
123.6
18.5
26.4
34.3
119
113
103
55
66
67
2900
55
4.0
80-315(I)B
80
63
90
117
17.5
25
32.5
106.6
101
92
65
2900
45
4.0
80-315(I)C
80
58
82
107
16.1
22.8
29.7
90
85
76
63
2900
37
4.0
型号
口径
流量
扬程
效率
转速
电机功率
必需汽蚀余量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
100-100
100

70
100
130

19.4
27.8
36.1

13.6
12.5
11

66
76
75

2900
5.5
4.5
100-100A
100
62.6
89
116
17.4
47
32.2
11
10
8.8
64
74
74
2900
4
4.5
100-125
100
70
100
130
19.4
27.8
36.1
23.5
20
14
70
76
65
2900
11
4.5
100-125A
100
62.6
89
116
17.4
24.7
32.2
19
16
11
68
74
63
2900
7.5
4.5
100-160
100
70
100
130
19.4
27.8
36.1
36.5
32
24
70
76
65
2900
15
4.5
100-160A
100
65.4
93.5
121.6
18.2
26.0
33.8
32
28
21
68
74
67
2900
11
4.5
100-160B
100
60.6
86.6
112.5
16.8
24.1
31.3
27
24
18
72
2900
11
4.5
100-200
100
70
100
130
19.4
27.8
36.1
54
50
42
65
74
73
2900
22
4.0
100-200A
100
65.4
93.5
121.6
18.2
26.0
33.8
47.5
44
37
64
73
72
2900
18.5
4.0
100-200B
100
61
87
113
16.9
24.2
31.4
41
38
32
71
2900
15
4.0
100-250
100
70
100
130
19.4
27.8
36.1
37
80
68
62
69
68
2900
37
4.0
100-250A
100
65.4
93.5
121.6
18.2
26.0
33.8
76
70
59.5
61
68
67
2900
30
4.0
100-250B
100
61
87
113
16.9
24.2
31.4
65
60
51
66
2900
30
4.0
100-315
100
70
100
130
19.4
27.8
36.1
132
125
114
55
66
67
2900
75
4.0
100-315A
100
66.5
95
123.6
18.5
26.4
34.3
119
113
103
65
66
67
2900
55
4.0
100-315B
100
63
90
117
17.5
25
32.5
106.6
101
92
65
2900
45
4.0
100-315C
100
58
82
107
16.1
22.8
29.7
90
85
76
63
2900
37
4.0
型号
口径
流量
扬程
效率
转速
电机功率
必需汽蚀余量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
100-100(I)
100
96
160
192
26.7
44.4
53.3
14
12.5
10
64
73
70
2900
11
4.5
100-125(I)
100
96
160
192
26.7
44.4
53.3
24
20
14
62
74
69
2900
15
4.5
100-125(I)A
100
84
140
168
23.3
39
46.7
20
17
12
64
72
68
2900
11
4.5
100-160(I)
100
96
160
192
26.7
44.4
53.3
36
32
27
69
79
75
2900
22
5.6
100-160(I)A
100
84
140
168
23.3
39
46.7
32
28
23.5
66
76
72
2900
18.5
5.0
100-200(I)
100

96
160
192

26.7
44.4
53.3
53
50
45
69
79
78
2900
37
5.2
100-200(I)A
100
84
140
168
23.3
39
46.7

48
45
40

64
74
73
2900
30
4.5
100-200(I)B
100

60
100
120

16.7
27.8
33.3
43
40
36
72
2900
22
4.5
100-250(I)
100
96
160
192
26.7
44.4
53.3

83
80
72

65
77
74

2900
55
4.8
100-250(I)A
100
84
140
168
23.3
39
46.7
75
72
65
60
72
69
2900
45
4.5
100-250(I)B
100

60
100
120

16.7
27.8
33.3
68
65
58
70
2900
37
4.5
100-350
100
60
100
120
16.7
27.8
33.3
153.6
150
142
72
57
74
2900
90
4.0
100-350A
100

61
87
113

16.9
24.2
31.4
145.6
142
134
75
2900
75
4.0
100-350B
100
58
82
107
16.1
22.8
29.7
138.6
135
127
75
2900
55
4.0
型号
口径
流量
扬程
效率
转速
电机功率
必需汽蚀余量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
125-100
125

96
160
192

26.7
44.4
53.3
13
12.5
12
82
2900
11
4.0
125-100A
125
86
143
172
23.9
39.7
47.8
10.4
10
9.6
77
2900
7.5
4.0
125-125
125

96
160
192

26.7
44.4
53.3
22.6
20
17
80
2900
15
4.0
125-125A
125
86
143
172
23.9
39.7
47.8
18
16
13.6
77
2900
11
4.0
125-160
125

96
160
192

26.7
44.4
53.3
36
32
28
78
2900
22
4.0
125-160A
125
90
150
180

25
41.7
50

31.5
28
24.5
76
2900
18.5
4.0
125-160B
125
83
138
166
21.7
38.3
46.1
27
24
21
73
2900
15
4.0
125-200
125

96
160
192

26.7
44.4
53.3

55
50
46

77
2900
37
5.5
125-200A
125
90
150
180
25
41.7
50
48.4
44
40.5
76
2900
30
5.5
125-200B
125
83
138
166
21.7
38.3
46.1
41.3
37.5
34.5
75
2900
22
5.5
125-250
125
96
160
192
26.7
44.4
53.3

87
80
73

75
2900
55
5.0
125-250A
125
90
150
180
25
41.7
50
76
70
84
74
2900
45
5.5
125-250B
125
83
138
166
21.7
38.3
46.1

65
60
55

73
2900
37
5.5
125-315
125
96
160
192
26.7
44.7
53.3
133
125
119
70
2900
90
5.0
125-315A
125
90
150
180
25
41.7
50
117
110
104.6
70
2900
75
5.0
125-315B
125
86
143
172
23.9
39.7
47.8
106.4
100
95.2
69
2900
75
5.0
125-315C
125
80.5
134
161
22.4
37.2
44.7
96
88
86
67
2900
55
5.0
型号
口径
流量
扬程
效率
转速
电机功率
必需汽蚀余量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
150-125
150

96
160
192

26.7
44.4
53.3
22.6
24
17
66
76
76
2900
11
4.0
150-125A
150
90
150
180
25
41.7
50
18
16
13.6
77
2900
7.5
4.0
150-160
150
96
160
192
26.7
44.4
53.3

36
32
27

75
2900
22
4.0
150-160A
150

90
150
180

25
41.7
50
32
28
23.5
76
2900
18.5
4.0
150-160B
150
84
140
168

23.3
39
46.7

27
24
21
73
2900
15
4.0
150-200
150
140
200
260
38.9
55.6
72.2
13.8
12.5
10.6
68
78
78
1450
15
3.0
150-200A
150
125
176
232.5
34.7
49.7
64.6

11
10
8.5

66
76
76
1450
11
3.0
150-200B
150
84
140
168
23.3
39
46.7
41
38
34
75
2900
22
4.0
150-250
150
140
200
260
38.9
55.6
72.2
21.8
20
17
73
79
77
1450
18.5
3.0
150-250A
150
129
184.4
240
35.8
51.2
66.7
18.5
17
14.4
72
78
76
1450
15
3.0
150-250B
150
117
167
217.5
32.5
46.4
60.4
15.2
14
12
76
1450
11
3.0
150-315
150
140
200
260
38.9
55.6
72.2
33.8
32
28
70
78
73
1450
30
2.5
150-315A
150
131
187
243
36.4
51.9
67.5
29.5
28
24.5
69
77
77
1450
22
3.5
150-315B
150
121
173
225
33.5
48.1
62.5
25
24
21
76
1450
18.5
3.5
150-350
150
96
160
192
26.7
44.4
53.3
153.6
150
142.8
80
2900
110
5.5
150-350A
150
90
150
180
25
41.7
50
145.6
142
134.8
70
2900
90
5.2
150-350B
150
84
140
168
23.3
39
46.7
138.6
135
127.8
65
76
74
2900
75
5.5
150-400
150
140
200
260
38.9
55.6
72.2
53
50
44
68
75
71
1450
45
3.5
150-400A
150
131
187
243
36.4
51.9
67.5

46.6
44
38.3

67
74
70
1450
37
3.5
150-400B
150
122
174
226.5
33.9
48.3
62.9
40
38
33
73
1450
30
3.5
150-400C
150
112
160
208
31.1
44.4
57.8
34
32
28
71
1450
22
3.5
型号
口径
流量
扬程
效率
转速
电机功率
必需汽蚀余量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
150-250(I)
150
120
200
240
33.3
55.6
66.7
87
80
72
65
76
74
2900
75
4.5
150-250(I)A
150
112
187
224
31.1
51.9
62.2
76
70
63
64
75
73
2900
55
4.5
150-250(I)B
150
104
173
208
28.9
48.1
57.8
65
60
54
63
74
72
2900
45
4.5
150-315(I)
150
120
200
240
33.3
55.6
66.7
133
125
120
58
73
75
2900
110
4.5
150-315(I)A
150
112
187
224
31.1
51.9
62.2
116
110
105
57
72
74
2900
90
4.5
150-315(I)B
150
104
173
208
28.9
48.1
57.8
100
95
91
55
70
72
2900
75
4.5
型号
口径
流量
扬程
效率
转速
电机功率
必需汽蚀余量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
200-200
200
140
200
260
38.9
55.6
72.2
13.8
12.5
10.6
68
78
78
1450
15
3.0
200-200A
200
125
179
232.5
34.7
49.7
64.6
11
10
8.5

66
76
76

1450
11
3.0
200-250
200
140
200
260
21.8
20
17
21.8
20
17

73
79
77

1450
18.5
3.0
200-250A
200
129
184.4
240
18.5
17
14.4
18.5
17
14.4
72
78
76
1450
15
3.0
200-250B
200
117
167
217.5
15.2
14
12
15.2
14
12
76
1450
11
3.0
200-315
200
140
200
260
33.8
32
28
33.8
32
28

70
78
78

1450
30
3.5
200-315A
200
131
189
243
29.5
28
24.5
29.5
28
24.5
69
77
77
1450
22
3.5
200-315B
200
121
173
225
25
24
21
25
24
21
76
1450
18.5
3.5
200-400
200
140
200
260
53
50
44
53
50
44
68
75
71
1450
45
3.5
200-400A
200
131
187
243
46.6
44
38.3
46.6
44
38.3
67
74
70
1450
37
3.5
200-400B
200
122
174
226.5
40
38
33
40
38
33
73
1450
30
3.5
200-400C
200
112
160
208
34
32
28
34
32
28
71
1450
22
3.5
型号
口径
流量
扬程
效率
转速
电机功率
必需汽蚀余量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
200-200(I)
200
280
400
520
77.8
111.1
144
13.4
12.5
10.5
70
80
79
1450
22
4.0
200-200(I)A
200
250
358
465
69.4
90.4
129.2
10.7
10
8.5
68
73
77
1450
18.5
4.0
200-250(I)
200
280
400
520
77.8
111.1
144
22.2
20
14
75
80
72
1450
30
4.0
200-250(I)A
200
250
358
465
69.4
99.4
129.2
18
16
11.2
73
78
70
1450
22
4.0
200-250(I)B
200
226
322
419
62.8
89.4
116.4
14.4
13
7.3
70
75
67
1450
18.5
4.0
200-315(I)
200
280
400
520
77.8
111.4
144
36
32
26
73
80
75
1450
55
4.0
200-315(I)A
200
262
374
486
72.8
103.9
135
31.5
28
23
72
79
74
1450
45
4.0
200-315(I)B
200
242
346
450
67.3
96.1
125
27
24
19.5
78
1450
37
4.0
200-400(I)
200
280
400
520
77.8
111.4
144
54.5
50
39
75
81
77
1450
75
4.0
200-400(I)A
200
262
374
486
72.8
103.9
135
48
44
34
80
1450
75
4.0
200-400(I)B
200
242
346
450
67.2
96.1
125
41.4
38
29.6
78
1450
55
5.0
200-400(I)C
200
224
320
416
62.2
88.9
115.6
34.9
32
25
76
1450
45
5.0
型号
口径
流量
扬程
效率
转速
电机功率
必需汽蚀余量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
250-250
250
350
550
650
97.2
152.8
180.5
22
20
16
78
82
81
1450
45
5.0
250-250A
250
300
500
600
83.3
139
166.7
18.3
17
14
76
80
80
1450
37
5.0
250-235
250
300
500
600
83.3
139
166.7
14
12.5
11

73
78
70

1480
22
4.5
250-300
250
300
500
600
83.3
139
166.7
22
20
16
78
1480
37
4.5
250-315
250
350
550
650
97.2
152.8
180.5
34
32
28

76
80
79

1450
75
5.5
250-315A
250
300
500
600
83.3
139
166.7
29.5
28
24

74
78
77

1450
55
5.5
250-315B
250
260
450
520
72.2
125
144.4
25
24
20

70
74
72

1450
45
5.5
250-400
250
300
500
600
83.3
139
166.7
54.5
50
39
72
1480
90
4.5
型号
口径
流量
扬程
效率
转速
电机功率
必需汽蚀余量
mm
m3/h
L/S
m
%
r/min
KW
(NPSH)r
300-235
300
480
720
900
133.3
200
250
20
18
15.5
77
81
74
970
55
5.0
300-235A
300
438
607
821
121.7
182.5
228.1
16.5
15
13
75
79
72
970
45
5.0
300-235B
300
400
600
750
111.1
167.0
208.3
14
12.5
11
73
77
70
970
37
5.0
300-300
300
480
720
900
133.3
200
250
31
28
25
77
81
77
970
75
5.0
300-300A
300
444
666
833
123.3
185
231.4
26.5
24
21.5
76
80
76
970
75
5.0
300-300B
300
415
623
779
115.3
173.1
261.4
23
21
18.5
79
970
55
5.0
300-380
300
480
720
900
133.3
200
250
48
44
34
84
970
132
5.0
300-380A
300
444
666
833
123.3
185
231.4
41.4
38
30
80
970
110
5.0
300-380B
300
409
614
767
113.6
170.6
213.1
35
32
25
78
970
90
5.0
300-235(I)
300
718
1080
1345
199.4
300
373.6
44.6
40
34.6
82
1450
160
5.5
300-235(I)A
300
642
965
1203
178.3
268.1
334.2
35.7
32
27.7
80
1450
132
5.5



我厂在售后服务方面作如下承诺:

一、 我公司对产品质量实行一年保修(易损件及人为因素,使用不当除外)

二、 合同签订后,保证保质、保量,按时交货;

三、 本公司确保所提供水泵产品达到合同指标

四、 对于需方的技术咨询,随时给予解答;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复Z快解决问题
