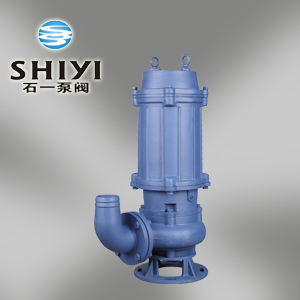

QW化工污水潜污泵
QW化工污水潜污泵型号意义
QW化工污水潜污泵用途及适用范围
QW化工污水潜污泵适用于工厂商业严重污染废水的排放、住宅区的污水排污站、城市污水处理厂排水系统、人防系统排水站、自来水厂的结水装置,医院、宾馆的污水排放、市政工程建筑工地、勘探、矿山配套附机、农村沼气池、农田灌溉等行业,输送带颗粒的污水、污物,也可用于清水及带腐蚀性介质。
QW提升潜水泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业,以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物,也可用于抽送清水及带腐蚀性介质。
QW化工污水潜污泵使用条件
1、高效无堵塞排污泵的介质温度不超过60℃,介质重度为1~1.3kg/dm3。
2、无内自流循环冷却系统的泵,电机部分露出液面不超过1/2。
3、高效无堵塞排污泵的铸铁材质的使用范围为PH5~9。
4、1Cr18Ni9Ti不锈钢材质可使用各种腐蚀性介质。
注:用户如有特殊的温度、介质等要求,请在订货时注明输送介质的详细情况,以便本单位提供更为可靠之产品。
QW化工污水潜污泵结构图
QW无堵塞污水排污泵安装
1、移动式安装系统。高效排污泵它以支架支承,接上出水软管即可工作,这种方式主要应用于救急或维修施工的需要。
2、自动耦合装置系统
高效排污泵适用于长期固定的使用场合,具有安装快捷,检测、维修方便等优点。该系统使用特制的底座,固定在污水坑的底部,与出水管连结好,在池顶安装好配套的支承块,用导杆使二者相连,水泵与特定支架连结好,沿导杆下滑到达底座,与其自动藕合、密封,而提升时则自动脱落。
QW无堵塞污水排污泵的维护保养
1、如长时间不用时应将电泵从水中取出,不要长期浸泡在水中,以减少电机定子绕组受潮的机会,增加电泵的使用寿命。
2、高效排污泵每次使用特别是用于较稠较粘的浆液后,应将电泵放入清水中运转数分钟,防止泵内留下沉积物,保证电泵的清洁。
3、应有专人管理与使用,并定期检查电泵绕组与机壳之间的绝缘电阻是否正常。
4、高效排污泵的叶轮和泵体之间的密封环具有密封功能,如密封环损坏将直接影响泵的性能,必要时应更换。
5、拆卸、维修后,机壳组件必须经0.2MPa气密试验检查,以确保电机密封可靠。
6、高效排污泵在常规状态下泵每使用300-500小时后应加注或更换油室中机抽(10-30号机油),使机械密封保持良好的润滑状态,提高机械密封使用寿命。
型号 | 流 量 | 扬程 | 功率 | 转速 | 管径.扬程范围 | 效率 | 泵壳 | |
m3/h | m | kw | r/min | 排出口 | 范围 | % | 材质 | |
QW25-8-22-1.1 | 8 | 22 | 1.1 | 2900 | 10~22 | 25 | 45 | 铸铁 |
QW32-12-15-1.1 | 12 | 15 | 1.1 | 2900 | 8~15 | 32 | 45 | 铸铁 |
QW40-15-15-1.5 | 15 | 15 | 1.5 | 2900 | 6~15 | 40 | 54 | 铸铁 |
QW40-15-30-2.2 | 15 | 30 | 2.2 | 2900 | 15~30 | 40 | 54 | 铸铁 |
QW50-20-7-0.75 | 20 | 7 | 0.75 | 1450 | 3~7 | 50 | 51 | 铸铁 |
QW50-10-10-0.75 | 10 | 10 | 0.75 | 1450 | 4~10 | 50 | 52 | 铸铁 |
QW50-20-15-1.5 | 20 | 15 | 1.5 | 2900 | 6~15 | 50 | 53 | 铸铁 |
QW50-15-25-2.2 | 15 | 25 | 2.2 | 2900 | 10~25 | 50 | 54 | 铸铁 |
QW50-25-20-2.2 | 25 | 20 | 2.2 | 2900 | 12~20 | 50 | 49 | 铸铁 |
QW50-42-9-2.2 | 42 | 9 | 2.2 | 2900 | 6~9 | 50 | 50 | 铸铁 |
QW50-18-30-3 | 18 | 30 | 3 | 2900 | 15~30 | 50 | 52 | 铸铁 |
QW50-40-15-4 | 40 | 15 | 4 | 2900 | 6~15 | 50 | 60 | 铸铁 |
QW50-25-32-5.5 | 25 | 32 | 5.5 | 2900 | 20~32 | 50 | 58 | 铸铁 |
QW50-20-40-7.5 | 20 | 40 | 7.5 | 2900 | 25~40 | 50 | 59 | 铸铁 |
QW65-25-15-2.2 | 25 | 15 | 2.2 | 2900 | 8~15 | 65 | 50 | 铸铁 |
QW65-27-15-3 | 27 | 15 | 3 | 2900 | 8~15 | 65 | 57 | 铸铁 |
QW65-37-13-3 | 37 | 13 | 3 | 2900 | 7~13 | 65 | 57 | 铸铁 |
QW65-25-30-4 | 25 | 30 | 4 | 2900 | 15~30 | 65 | 61 | 铸铁 |
QW65-30-40-7.5 | 30 | 40 | 7.5 | 2900 | 22~40 | 65 | 56 | 铸铁 |
QW65-35-50-11 | 35 | 50 | 11 | 2900 | 28~50 | 65 | 45 | 铸铁 |
QW65-35-60-15 | 35 | 60 | 15 | 2900 | 35~60 | 65 | 65 | 铸铁 |
QW80-40-7-2.2 | 40 | 7 | 2.2 | 1450 | 4~7 | 80 | 59 | 铸铁 |
QW80-50-10-3 | 50 | 10 | 3 | 2900 | 6~10 | 80 | 70 | 铸铁 |
QW80-43-13-3 | 43 | 13 | 3 | 2900 | 7~13 | 80 | 71 | 铸铁 |
QW80-40-15-4 | 40 | 15 | 4 | 2900 | 8~15 | 80 | 61 | 铸铁 |
QW80-50-20-5.5 | 50 | 20 | 5.5 | 2900 | 12~20 | 80 | 67 | 铸铁 |
QW80-65-25-7.5 | 65 | 25 | 7.5 | 2900 | 12~25 | 80 | 63 | 铸铁 |
QW100-100-7-4 | 100 | 7 | 4 | 1450 | 4~7 | 100 | 72 | 铸铁 |
QW100-80-10-4 | 80 | 10 | 4 | 1450 | 6~10 | 100 | 71 | 铸铁 |
QW100-110-10-5.5 | 110 | 10 | 5.5 | 1450 | 6~10 | 100 | 69 | 铸铁 |
QW100-100-15-7.5 | 100 | 15 | 7.5 | 1450 | 8~15 | 100 | 63 | 铸铁 |
QW100-80-20-7.5 | 80 | 20 | 7.5 | 1450 | 10~20 | 100 | 75 | 铸铁 |
QW100-100-25-11 | 100 | 25 | 11 | 1450 | 13~25 | 100 | 72 | 铸铁 |
QW100-100-30-15 | 100 | 30 | 15 | 1450 | 16~30 | 100 | 72 | 铸铁 |
QW100-100-35-18.5 | 100 | 35 | 18.5 | 1450 | 18~35 | 100 | 75 | 铸铁 |
QW125-130-15-11 | 130 | 15 | 11 | 1450 | 8~15 | 125 | 75 | 铸铁 |
QW125-130-20-15 | 130 | 20 | 15 | 1450 | 12~20 | 125 | 73 | 铸铁 |
QW150-145-9-7.5 | 145 | 9 | 7.5 | 1450 | 5~9 | 150 | 68 | 铸铁 |
QW150-180-15-15 | 180 | 15 | 15 | 1450 | 8~15 | 150 | 75 | 铸铁 |
QW150-180-20-18.5 | 180 | 20 | 18.5 | 1450 | 12~20 | 150 | 68 | 铸铁 |
QW150-180-25-22 | 180 | 25 | 22 | 1450 | 16~25 | 150 | 78 | 铸铁 |
QW150-130-30-22 | 130 | 30 | 22 | 1450 | 17~30 | 150 | 78 | 铸铁 |
QW150-180-30-30 | 180 | 30 | 30 | 1450 | 20~30 | 150 | 76 | 铸铁 |
QW150-200-30-37 | 200 | 30 | 37 | 1450 | 20~30 | 150 | 72 | 铸铁 |
QW150-160-45-37 | 160 | 45 | 37 | 1450 | 25~45 | 150 | 73 | 铸铁 |
QW200-300-7-11 | 300 | 7 | 11 | 980 | 4~7 | 200 | 66 | 铸铁 |
QW200-250-11-15 | 250 | 11 | 15 | 980 | 7~11 | 200 | 64 | 铸铁 |
QW200-250-15-18.5 | 250 | 15 | 18.5 | 1450 | 8~15 | 200 | 73 | 铸铁 |
QW200-400-10-22 | 400 | 10 | 22 | 1450 | 7~10 | 200 | 75 | 铸铁 |
QW200-400-13-30 | 400 | 13 | 30 | 1450 | 8~13 | 200 | 76 | 铸铁 |
QW200-300-15-22 | 300 | 15 | 22 | 1450 | 8~15 | 200 | 75 | 铸铁 |
QW200-250-22-30 | 250 | 22 | 30 | 1450 | 12~22 | 200 | 71 | 铸铁 |
QW200-350-25-37 | 350 | 25 | 37 | 1450 | 15~25 | 200 | 71 | 铸铁 |
QW200-380-28-45 | 380 | 28 | 45 | 1450 | 18~28 | 200 | 74 | 铸铁 |
QW250-600-9-30 | 600 | 9 | 30 | 980 | 5~9 | 250 | 72 | 铸铁 |
QW250-600-12-37 | 600 | 12 | 37 | 1450 | 8~12 | 250 | 52 | 铸铁 |
QW250-600-15-45 | 600 | 15 | 45 | 1450 | 9~15 | 250 | 78 | 铸铁 |
QW250-600-20-55 | 600 | 20 | 55 | 1450 | 12~20 | 250 | 76 | 铸铁 |
QW250-600-25-75 | 600 | 25 | 75 | 1450 | 13~25 | 250 | 73 | 铸铁 |
QW300-800-12-45 | 800 | 12 | 45 | 1450 | 7~12 | 300 | 73 | 铸铁 |
QW300-500-15-45 | 500 | 15 | 45 | 1450 | 8~15 | 300 | 71 | 铸铁 |
QW300-800-15-55 | 800 | 15 | 55 | 980 | 8~15 | 300 | 74 | 铸铁 |
QW300-600-20-55 | 600 | 20 | 55 | 980 | 12~20 | 300 | 66 | 铸铁 |
QW300-800-20-75 | 800 | 20 | 75 | 980 | 12~20 | 300 | 73 | 铸铁 |
QW300-950-20-90 | 950 | 20 | 90 | 980 | 12~20 | 300 | 75 | 铸铁 |
QW300-1100-10-55 | 1100 | 10 | 55 | 980 | 7~10 | 300 | 76 | 铸铁 |
QW350-1500-15-90 | 1500 | 15 | 90 | 980 | 8~15 | 350 | 83 | 铸铁 |
QW350-1200-18-90 | 1200 | 18 | 90 | 980 | 10~18 | 350 | 83 | 铸铁 |
QW350-1100-28-132 | 1100 | 28 | 132 | 740 | 18~28 | 350 | 82 | 铸铁 |
QW350-1000-36-160 | 1000 | 36 | 160 | 740 | 20~36 | 350 | 83 | 铸铁 |
QW400-1760-7.5-55 | 1760 | 7.5 | 55 | 580 | 5~7.5 | 400 | 86 | 铸铁 |
QW400-1500-10-75 | 1500 | 10 | 75 | 980 | 7~10 | 400 | 85 | 铸铁 |
QW400-2200-9-110 | 2200 | 9 | 110 | 980 | 6~9 | 400 | 85 | 铸铁 |
QW400-2000-15-132 | 2000 | 15 | 132 | 740 | 9~15 | 400 | 83 | 铸铁 |
QW400-1700-22-160 | 1700 | 22 | 160 | 740 | 13~22 | 400 | 83 | 铸铁 |
QW400-1500-26-160 | 1500 | 26 | 160 | 740 | 15~26 | 400 | 85 | 铸铁 |
QW400-1700-30-200 | 1700 | 30 | 200 | 740 | 18~30 | 400 | 81 | 铸铁 |
QW400-1800-32-250 | 1800 | 32 | 250 | 740 | 20~32 | 400 | 84 | 铸铁 |
QW500-2500-10-110 | 2500 | 10 | 110 | 740 | 7~10 | 500 | 83 | 铸铁 |
QW500-2600-15-160 | 2600 | 15 | 160 | 740 | 9~15 | 500 | 83 | 铸铁 |
QW500-3000-15-200 | 3000 | 15 | 200 | 740 | 9~15 | 500 | 83 | 铸铁 |
QW500-2600-24-250 | 2600 | 24 | 250 | 740 | 14~24 | 500 | 82 | 铸铁 |
