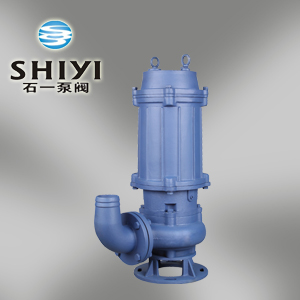

JYWQ自动搅匀无堵塞排污泵

JYWQ自动搅匀无堵塞排污泵是在普通型排污泵的基础上采用自动搅拌装置,该装置随电机轴旋转,产生极强的搅拌力,将污水池内的沉积物搅拌成悬浮物,吸入泵内排出,提高了泵的防堵、排污能力

JYWQ自动搅匀无堵塞排污泵

泵的类型:1.污水泵系列 2.潜水泵系列 
应用领域:1.农业灌溉 2.自来水工程 3.污水处理 4.电力冶金 5.矿山钢铁 6.石油工业 7.船舶工业 8.建筑施工 9.楼宇设备 10.轻工行业 11.其他领域 
泵的用途:1.水力输煤 4.其他用途 
使用场合:1.把原水引到净水场 2.排放污水、雨水 6.宾馆、餐厅等排污水污物 7.输送各种浓度纸浆 9.其他使用场合 
泵体材质:1.铸铁 
泵的特性:1.污水:无腐蚀性的污水 2.污水:长纤维杂质液体


JYWQ自动搅匀无堵塞排污泵型号意义

型号:80 JYWQ 50-10-1600-3
80   代表 泵的排出口径80(mm)
JYWQ 代表 自动搅匀潜水泵
50   代表 泵的流量50(L/S)
10   代表 泵的杨程10(m)
1600 代表 泵的搅匀范围1600(mm)
3    代表 泵的电机功率3(KW)。
性能范围:扬程:7~150(m)。流量:10~600(m3/h)。(进口/出口)口径:50~250(mm)。

JYWQ自动搅匀无堵塞排污泵主要用途

1.无堵塞排污泵用于市政工程、建筑工地。
2.无堵塞排污泵用于勘探、矿山、发电厂配套附机。
3.潜无堵塞排污泵用于农村沼气池、农田灌溉、河塘清淤。
4.无堵塞排污泵用于工厂、商业严重污染废水的排放。
5.无堵塞排污泵用于城市污水处理厂、医院、宾馆的排水系统。
6.无堵塞排污泵用于住宅区的污水排水站。
7.无堵塞排污泵用于人防系统排水站、自来水厂的给水装置。


JYWQ自动搅匀无堵塞排污泵结构图




JYWQ自动搅匀无堵塞排污泵结构说明


1、采用独特的双流道无堵塞叶轮结构,提高污水污物的过流能力和排污能力。

2、自动搅拌装置,产生极强的搅拌力,将池内的沉淀物搅拌成悬浮物后吸入叶轮排出,达到清淤的作用。

3、隔板将底座一分为二,搅拌与进水互不影响。

4、自动搅匀潜水泵机械密封为双端面机械密封,长期处于油室中,保证水泵安全可靠地运行。

5、副叶轮结构的流体动力密封,既有辅助密封作用,从而保护机械密封,又平衡轴向力,延长轴承的使用寿命。

6、泵接线腔内设有漏水检测探头,出现漏水时,探头发出信号,控制系统对泵实施保护。本公司可配全自动安全保护控制柜。

7、自动搅匀潜水泵电机定子采用B级和F级绝缘,内设热保护器,当电机过载发热,保护器及时作出动作,对泵和电机实施自动的保护。

8、油室内装有油水探头,当机械密封损坏后,水进入油室,探头发出信号,由控制系统对水泵实施保护。

9、潜水泵带内循环冷却系统,能保证水泵在水池Z低水位正常工作。




序号 型号 排出
口径
(mm)
额定
流量
(m3/h)
额定
扬程
(mm)
搅拌
直径
(mm)
转速

(r/min)
效率

(%)
自动

耦合器
1 JYWQ50-12-15-1200-1.5 50 12 15 1200 2900 48 CAK-50
2 JYWQ50-20-7-1200-1.1 50 20 7 1200 2900 62 CAK-50
3 JYWQ50-10-10-1200-1.1 50 10 10 1200 2900 56 CAK-50
4 JYWQ50-15-15-1200-2.2 50 15 15 1200 2900 51 CAK-50
5 JYWQ50-25-10-1200-2.2 50 25 10 1200 2900 65 CAK-50
6 JYWQ50-15-20-1200-2.2 50 15 20 1200 2900 56 CAK-50
7 JYWQ50-20-15-1200-2.2 50 20 15 1200 2900 56 CAK-50
8 JYWQ50-42-9-1200-3 50 42 9 1200 2900 56 CAK-50
9 JYWQ50-17-25-1200-3 50 17 25 1200 2900 56 CAK-50
10 JYWQ50-25-22-1200-4 50 25 22 1200 2900 62 CAK-50
11 JYWQ50-40-15-1400-4 50 40 15 1400 2900 70 CAK-50
12 JYWQ50-25-32-1600-5.5 50 25 32 1600 2900 52 CAK-50
13 JYWQ50-40-30-1600-7.5 50 40 30 1600 2900 68 CAK-50
14 JYWQ65-25-15-1400-3 65 25 150 1400 2900 65 CAK-65
15 JYWQ65-37-13-1400-3 65 37 13 1400 2900 62 CAK-65
16 JYWQ65-25-28-1400-4 65 25 28 1400 2900 60 CAK-65
17 JYWQ80-40-7-1600-2.2 80 40 7 1600 2900 54 CAK-80
18 JYWQ80-29-8-1600-2.2 80 29 8 1600 2900 54 CAK-80
19 JYWQ80-43-13-1600-4 80 43 13 1600 2900 63 CAK-80
20 JYWQ80-50-10-1600-3 80 50 10 1600 1450 76 CAK-80
21 JYWQ80-40-15-1600-4 80 40 15 1600 2900 70 CAK-80
22 JYWQ80-60-13-1600-4 80 60 13 1600 2900 70 CAK-80
23 JYWQ80-35-25-1600-5.5 80 35 25 1600 2900 64 CAK-80
24 JYWQ80-50-25-1600-7.5 80 50 25 1600 2900 70 CAK-80
25 JYWQ80-50-30-1600-7.5 80 50 30 1600 2900 70 CAK-80
26 JYWQ100-80-9-2000-4 100 80 9 2000 1450 62 CAK-100
27 JYWQ100-110-10-2000-5.5 100 110 10 2000 1450 71 CAK-100
28 JYWQ100-70-15-2000-5.5 100 70 15 2000 1450 71 CAK-100
29 JYWQ100-100-15-2000-7.5 100 100 15 2000 1450 73 CAK-100
30 JYWQ100-80-20-2000-7.5 100 70 20 2000 2900 71 CAK-100
31 JYWQ100-50-35-2000-11 100 100 35 2000 2900 68 CAK-100
32 JYWQ100-70-22-2000-7.5 100 80 22 2000 2900 70 CAK-100
33 JYWQ100-100-22-2000-15 100 150 22 2000 1450 61 CAK-100
34 JYWQ100-80-30-2000-15 100 210 30 2000 1450 67 CAK-100
35 JYWQ150-150-10-2000-7.5 150 250 10 2000 1450 75 CAK-150
36 JYWQ150-210-7-2500-7.5 150 150 7 2500 1450 78 CAK-150
37 JYWQ150-250-6-2500-7.5 150 200 6 2500 1450 79 CAK-150
38 JYWQ150-150-15-2500-11 150 65 15 2500 1450 79 CAK-150
39 JYWQ150-200-10-2500-15 150 180 10 2500 1450 73 CAK-150
40 JYWQ150-65-40-3200-18.5 150 150 40 3200 1450 58 CAK-150
41 JYWQ150-180-22-2600-18.5 150 110 22 2600 1450 75 CAK-150
42 JYWQ150-150-26-2600-18.5 150 300 26 2600 1450 72 CAK-150
43 JYWQ150-110-30-2600-18.5 150 130 30 2600 1450 72 CAK-150
44 JYWQ150-300-15-2600-22 150 100 15 2600 1450 76 CAK-150
45 JYWQ150-130-30-2600-22 150 300 30 2600 1450 70 CAK-150
46 JYWQ150-100-40-3000-30 150 250 40 3000 1450 64 CAK-150
47 JYWQ200-300-7-3000-11 200 300 7 3000 1450 75 CAK-200
48 JYWQ200-250-11-3000-15 200 250 11 3000 1450 72 CAK-200
49 JYWQ200-300-10-3000-15 200 300 10 3000 1450 75 CAK-200
50 JYWQ200-250-15-3000-18.5 200 250 15 3000 1450 72 CAK-200
51 JYWQ200-400-10-3000-22 200 400 10 3000 1450 75 CAK-200
52 JYWQ200-200-20-3000-22 200 200 20 3000 1450 73 CAK-200
53 JYWQ200-250-22-3000-30 200 250 22 3000 1450 73 CAK-200
54 JYWQ250-600-7-3000-22 250 600 7 3000 1450 78 CAK-250
55 JYWQ250-600-9-3000-30 250 600 9 3000 1450 78 CAK-250
